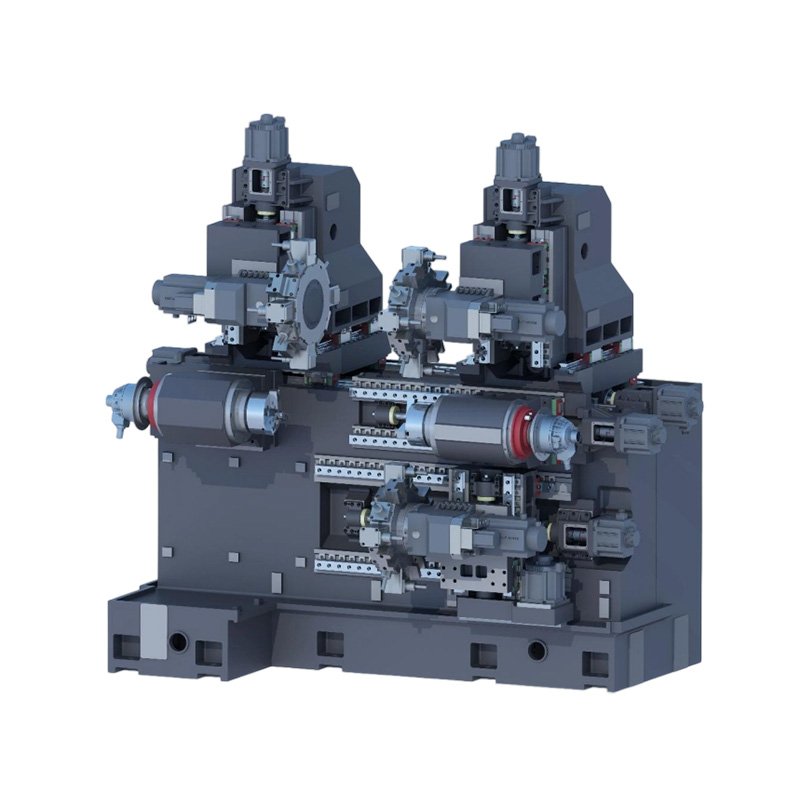

Высокоэффективный и высокоточный токарный и фрезерный обрабатывающий центр. Мощный инструмент для обработки тонких валов.
Модульная конструкция: опционально двух- или трехпозиционная револьверная головка с верхним и нижним расположением, что позволяет удовлетворить разнообразные потребности в обработке; синхронизированная обработка с использованием нескольких револьверных головок дополнительно повышает эффективность;
Высокоточная обработка: двойные электрические шпиндели с противоположным положением, синхронизированные верхняя и нижняя револьверные головки эффективно решают проблему деформации при обработке тонких валов;
Ось Y коробчатого типа с большим ходом: высокопрочная ось Y коробчатого типа, до 200 мм (±100 мм). Большой ход позволяет установить опциональную 15-позиционную поворотную головку и магазин инструментов максимум на 30 инструментов;
Мощная обработка: каждая ось может быть дополнительно оснащена решетчатой линейкой для обеспечения высочайшей точности.
Ряд | ТВ () | ТВ () Т |
Индекс | Стандарт | Трехбашенный |
Параметры серии TW | |||||||
Модель | ТВ35 | ТВ35Т | ТВ45 | TW45T | ТВ55 | TW55T | Единица |
Тип шпинделя-1 | А2-5 | А2-5 | A2-6/A2-8 | A2-6/A2-8 | А2-8 | А2-8 | ОН |
Диаметр сквозного отверстия шпинделя-1 / диаметр сквозного стержня | Ø56/Ø45 | Ø56/Ø45 | Ø76/Ø50 | Ø76/Ø50 | Ø87/Ø75 | Ø87/Ø75 | мм |
Размер патрона шпинделя-1 | 6 | 6 | 8 | 8 | 10 | 10 | « |
Мощность шпинделя-1 (S1/S3) | 11/15 | 11/15 | 22/27 | 22/27 | 30/37 | 30/37 | кВт |
Момент затяжки шпинделя-1 (S1/S3) | 52,5/105 | 52,5/105 | 170/340 | 170/340 | 290/580 | 290/580 | Н·м |
Максимальная скорость шпинделя-1 | 6000 | 6000 | 4500 | 4500 | 3000 | 3000 | об/мин |
Тип шпинделя-2 | А2-5 | А2-5 | A2-6/A2-8 | A2-6/A2-8 | А2-8 | А2-8 | ОН |
Диаметр сквозного отверстия шпинделя-2 / диаметр сквозного стержня | Ø56/Ø45 | Ø56/Ø45 | Ø76/Ø50 | Ø76/Ø50 | Ø87/Ø75 | Ø87/Ø75 | мм |
Размер патрона шпинделя-2 | 6 | 6 | 8 | 8 | 10 | 10 | « |
Питание шпинделя-2 (S1/S3) | 11/15 | 11/15 | 22/27 | 22/27 | 30/37 | 30/37 | кВт |
Крутящий момент шпинделя-2 (S1/S3) | 52,5/105 | 52,5/105 | 170/340 | 170/340 | 290/580 | 290/580 | Н·м |
Максимальная скорость вращения шпинделя-2 | 6000 | 6000 | 4500 | 4500 | 3000 | 3000 | об/мин |
Максимальный диаметр обработки | Ø320 | Ø320 | Ø370 | Ø370 | Ø450 | Ø450 | мм |
Максимальная длина обработки | 500 | 500 | 550 | 550 | 750 | 750 | мм |
И путешествия | 120 ( ±60) | 120 ( ±60) | 160 ( ±80) | 160 ( ±80) | 200 ( ±100) | 200 ( ±100) | мм |
Верхняя башенная установка | Власть | Мощность*2 | Власть | Мощность*2 | Власть | Мощность*2 | —— |
Технические характеристики верхней башни | 80 | 80 | 100 | 100 | 125 | 125 | —— |
Технические характеристики верхнего инструмента | □25/Ø32 | □25/Ø32 | □25/Ø40 | □25/Ø40 | □32/Ø50 | □32/Ø50 | мм |
Тип держателя электроинструмента | БМТ55 | БМТ55 | БМТ65 | БМТ65 | БМТ75 | БМТ75 | —— |
Нижний башенный тип | Власть | Власть | Власть | Власть | Власть | Власть | —— |
Технические характеристики нижней башни | 80 | 80 | 100 | 100 | 125 | 125 | —— |
Технические характеристики нижнего инструмента | □25/Ø32 | □25/Ø32 | □25/Ø40 | □25/Ø40 | □32/Ø50 | □32/Ø50 | мм |
Тип держателя электроинструмента | БМТ55 | БМТ55 | БМТ65 | БМТ65 | |||
