Широко используется для массовой обработки внутреннего зубчатого кольца и внешней шестерни (не подходит для вальцевания). Диапазон обработки: Φ20-Φ300 мм, точность контроля на заводе соответствует классу ISO-1328 6.
Основное направление — автомобильная промышленность, редукторы, строительная техника и другие отрасли, подходит для прецизионного шлифования эвольвентных цилиндрических зубчатых колес среднего и крупного объема производства, диапазон обработки: Φ20-Φ1500 мм, точность проверки при выходе с завода по стандарту ISO-1328 класса 3.
Основное применение в автомобильной, редукторной, строительной технике и других отраслях, подходит для прецизионного шлифования эвольвентных цилиндрических зубчатых колес среднего и крупного серийного производства, диапазон обработки: Φ20-Φ1500 мм, заводская проверка точности по ISO-1328 класс 3.

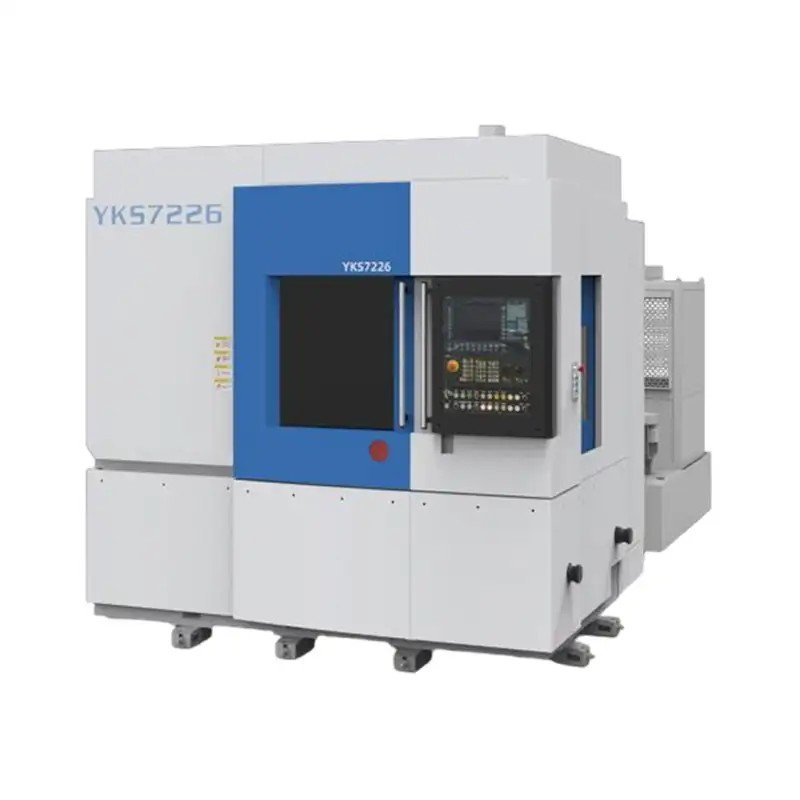

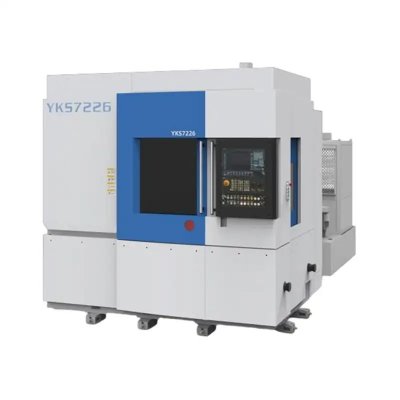

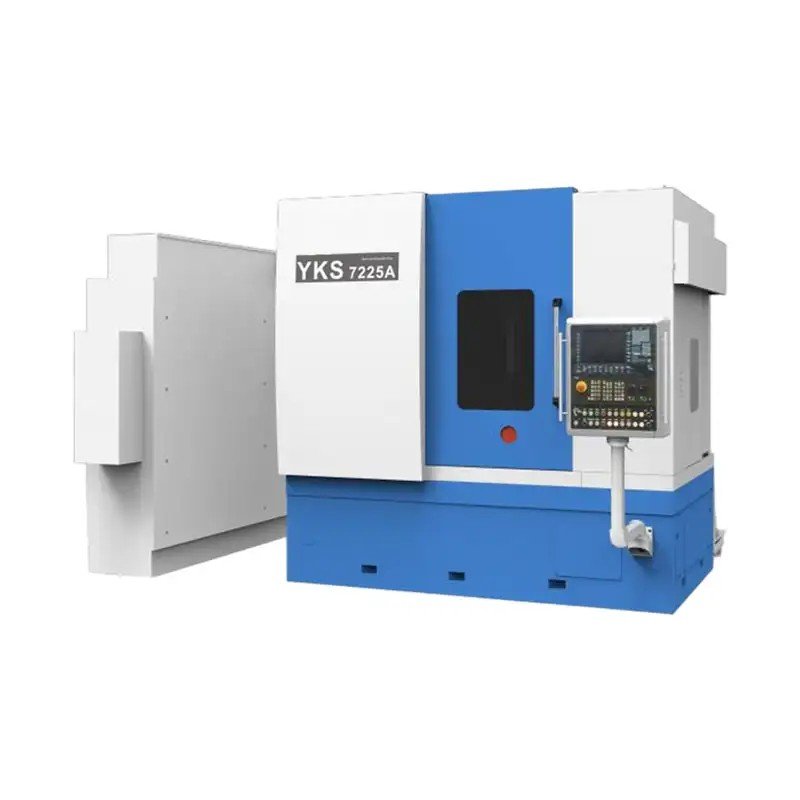

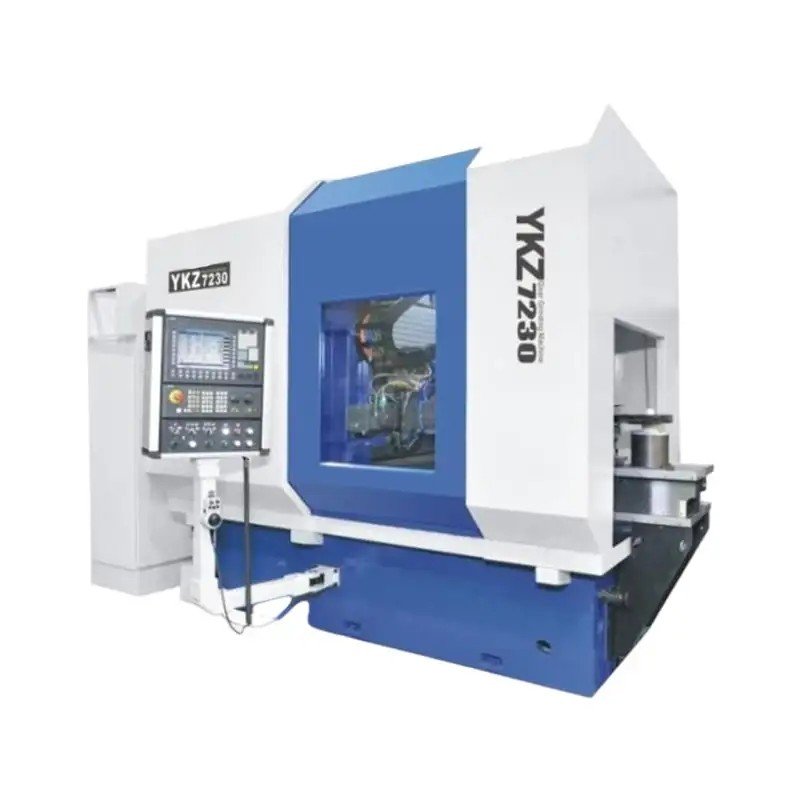

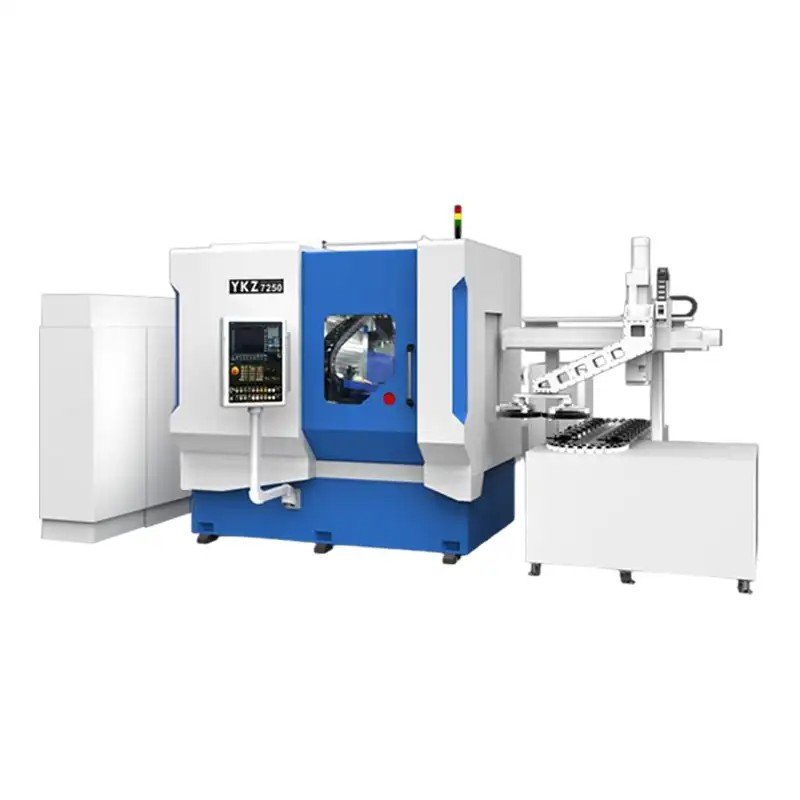

Модель станка | YKS7225A | YKS7226 | YKZ7230 | YKZ7250 | YK72150 |
Обрабатываемый внешний диаметр | φ260 | Φ260 | Средний 300 | φ530 | Φ200-1500 |
Число зубьев детали | 8～260 | 12～260 | 8～300 | 8～500 | 50～500 |
Модуль детали | 0.5～4 | 0.5～4 | 1～6 | 1～8.5 | 2-10 |
Угол наклона зуба | ±45° | ±45° | ±45° | ±45° | ±45° |
Скорость вращения детали | 1700rpm | 3000rpm | 800rpm | 500rpm | 80rpm |
(1500 об/мин) | |||||
Крутящий момент детали | 130NM | —— | 585NM | 1000NM | 2150NM |
Размеры шлифовального круга | φ275×160×160 | φ275×160×160 | φ280×115×160 | φ280×115×200 | φ350×230×127 |
Линейная скорость шлифовального круга | 80m/s | 100m/s | 80m/s | 80m/s | 63m/s |
Количество шлифовальных головок | 1~9 | —— | 1～9 | 1～7 | —— |
Если у вас есть вопросы или потребности по продукту, пожалуйста, заполните следующую форму, и мы свяжемся с вами как можно скорее.
Широко используется для массовой обработки внутреннего зубчатого кольца и внешней шестерни (не подходит для вальцевания). Диапазон обработки: Φ20-Φ300 мм, точность контроля на заводе соответствует классу ISO-1328 6.
Основное направление — прецизионная обработка зубчатых колес для автомобильной, судостроительной, металлургической, энергетической и горнодобывающей промышленности. Диапазон обработки: Φ20-Φ4000 мм, точность контроля при выходе с завода по стандарту ISO-1328 класса 3.
Основное направление — прецизионная обработка зубчатых колес для автомобильной, судостроительной, металлургической, энергетической, горнодобывающей и других отраслей. Диапазон обработки: Φ20-Φ4000 мм, точность контроля при выходе с завода по стандарту ISO-1328 класса 3.
Основное направление — автомобильная промышленность, редукторы, строительная техника и другие отрасли, подходит для прецизионного шлифования эвольвентных цилиндрических зубчатых колес среднего и крупного объема производства, диапазон обработки: Φ20-Φ1500 мм, точность проверки при выходе с завода по стандарту ISO-1328 класса 3.
