Большой размер 500x500, конструкция для тяжелых нагрузок. Исходный размер 460x460;
Большой размер 500x500, конструкция для тяжелых нагрузок. Исходный размер 460x460;

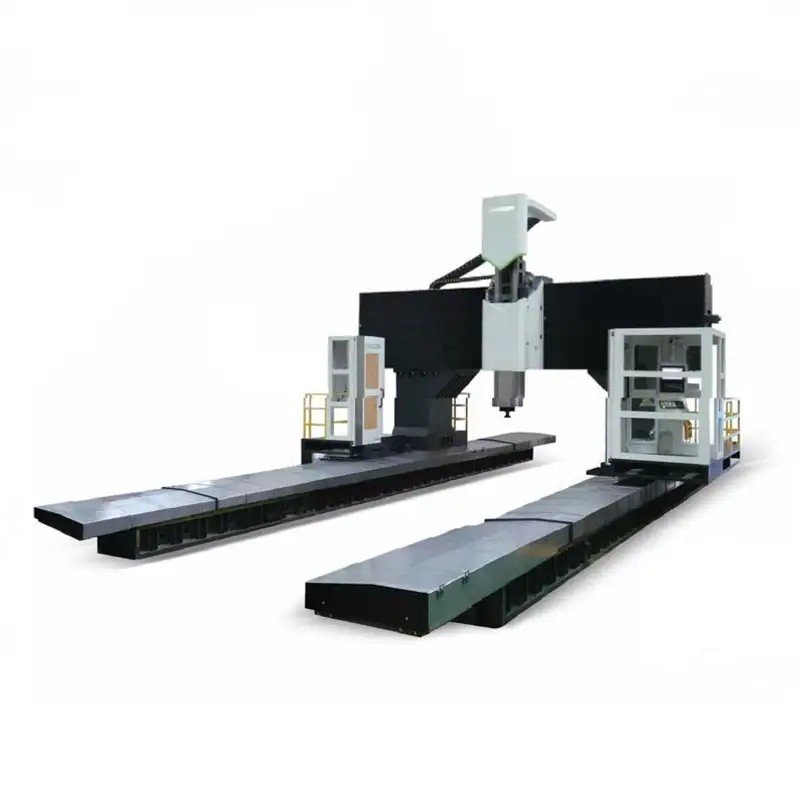

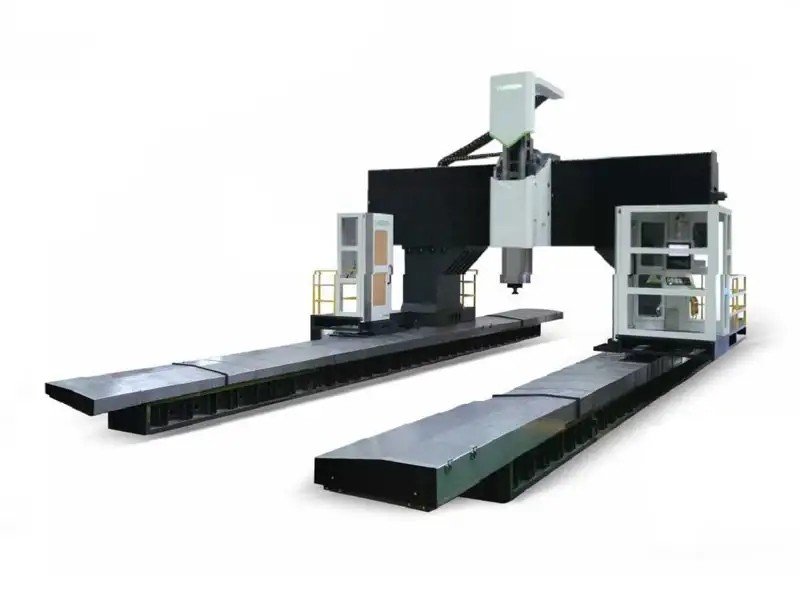

Портальные станки обладают высокой жесткостью, симметричной конструкцией и высокой стабильностью. Благодаря постоянной оптимизации конструкции компонентов улучшаются динамические характеристики продукции, достигается высокая мощность, большой крутящий момент, высокая эффективность и высокая точность обработки. Подходят для крупных областей обработки, таких как судостроение, металлургия, горное оборудование, энергетика, строительная техника и тяжелое машиностроение.
| Конструкция квадратного ползункового суппорта и ползунка | Итальянская коробка передач BF | Передача зубчатой рейкой |
● Большой размер 500x500, конструкция для тяжелых нагрузок; ● Встроенный прямой привод; ● Большой размер и конструкция для тяжелых нагрузок обеспечивают надежное крепление ползунка; ● Верхняя часть поддерживается тремя удлиненными ползунками, нижняя — четырьмя стандартными ползунками. |
Высокая производительность, низкий уровень шума, расширяемый диапазон постоянной мощности двигателя, удобство установки, совместимость с различными сериями двигателей, адаптация к высоким нагрузкам на растяжение, компактный дизайн. | Высокая точность, высокая нагрузка, высокая скорость, низкий уровень шума, длительный срок службы. |
Модель YSMD-6042 YSMD-8042 YSMD-10042 YSMD-12042 YSMD-14042 YSMD-16042 YSMD-18042 YSMD-21042 Параметр Спецификация Единица измерения Ход Ход по оси X мм 6000 8000 10000 12000 14000 16000 18000 21000 Ход по оси Y мм 4200 4200 4200 4200 4200 4200 4200 4200 Ход по оси Z мм 1500 1500 1500 1500 1500 1500 1500 1500 Расстояние от носка шпинделя до рабочей поверхности мм 350-1850 350-1850 350-1850 350-1850 350-1850 350-1850 350-1850 350-1850 Тип направляющей X: тяжелонагруженная роликовая линейная направляющая Y: тяжелонагруженная роликовая линейная направляющая Z: квадратная направляющая X: тяжелонагруженная роликовая линейная направляющая Y: тяжелонагруженная роликовая линейная направляющая Z: квадратная направляющая Ширина портала 4200 4200 4200 4200 4200 4200 4200 4200 Размер сечения ползунка Квадратный ползунок (500×500) Квадратный ползунок (500x500) Рабочий стол Размеры рабочего стола L*W мм 6000*3500 8000*3500 10000*3500 12000*3500 14000*3500 16000*3500 18000*3500 21000*3500 Максимальная нагрузка на рабочий стол т 50 50 50 50 50 50 50 50 Т-образный паз no/mm 36*200 36*200 36*200 36*200 36*200 36*200 36*200 36*200 Шпиндель Конусность шпинделя тип BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 Скорость вращения шпинделя об/мин 6000 6000 6000 6000 6000 6000 6000 6000 Тип привода шпинделя Прямой привод шпинделя Прямой привод шпинделя Подача Быстрая подача по осям XY/Z m/min 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 Максимальная режущая подача m/min 6 6 6 6 6 6 6 6 Устройство смены инструмента Опционально 24T/40T/60T Опционально 24T/40T/60T Двигатель Двигатель шпинделя (мотор) кВт 22-57 22-57 22-57 22-57 22-57 22-57 22-57 22-57 Сервомоторы трех осей XYZ кВт 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 Стандарты точности исполнения Точность позиционирования мм 0.04/0.035/0.02 0.04/0.035/0.02 0.055/0.035/0.02 0.06/0.035/0.02 0.07/0.035/0.02 0.08/0.035/0.02 0.09/0.035/0.02 0.10/0.035/0.02 GBT25658.1-2010 Точность возвратного позиционирования мм 0.03/0.025/0.015 0.035/0.025/0.015 0.04/0.025/0.015 0.045/0.025/0.015 0.055/0.025/0.015 0.065/0.025/0.015 0.075/0.025/0.015 0.085/0.025/0.015 Требования к мощности Требования к электропитанию кВА 60 60 60 60 60 60 60 60 Требования к пневматическому давлению кг/см² 6^8 6^8 6^8 6^8 6^8 6^8 6^8 6^8 Размеры станка Длина/Ширина/Высота мм 10800×7730×5950 12800×7730×5950 20300×7730×5950 21200×7730×5950 26000×7730×5950 25200×7730×5950 27200×7730×5950 29200×7730×5950 Вес т 95 105 115 125 135 145 155 170
Модель YSMD-6042 YSMD-8042 YSMD-10042 YSMD-12042 YSMD-14042 YSMD-16042 YSMD-18042 YSMD-21042 Параметр Спецификация Единица измерения Ход Ход по оси X мм 6000 8000 10000 12000 14000 16000 18000 21000 Ход по оси Y мм 4200 4200 4200 4200 4200 4200 4200 4200 Ход по оси Z мм 1500 1500 1500 1500 1500 1500 1500 1500 Расстояние от носка шпинделя до рабочей поверхности мм 350-1850 350-1850 350-1850 350-1850 350-1850 350-1850 350-1850 350-1850 Тип направляющей X: тяжелонагруженная роликовая линейная направляющая Y: тяжелонагруженная роликовая линейная направляющая Z: квадратная направляющая X: тяжелонагруженная роликовая линейная направляющая Y: тяжелонагруженная роликовая линейная направляющая Z: квадратная направляющая Ширина портала 4200 4200 4200 4200 4200 4200 4200 4200 Размер сечения ползунка Квадратный ползунок (500×500) Квадратный ползунок (500x500) Рабочий стол Размеры рабочего стола L*W мм 6000*3500 8000*3500 10000*3500 12000*3500 14000*3500 16000*3500 18000*3500 21000*3500 Максимальная нагрузка на рабочий стол т 50 50 50 50 50 50 50 50 Т-образный паз no/mm 36*200 36*200 36*200 36*200 36*200 36*200 36*200 36*200 Шпиндель Конусность шпинделя тип BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 Скорость вращения шпинделя об/мин 6000 6000 6000 6000 6000 6000 6000 6000 Тип привода шпинделя Прямой привод шпинделя Прямой привод шпинделя Подача Быстрая подача по осям XY/Z m/min 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 2008/8/8 Максимальная режущая подача m/min 6 6 6 6 6 6 6 6 Устройство смены инструмента Опционально 24T/40T/60T Опционально 24T/40T/60T Двигатель Двигатель шпинделя (мотор) кВт 22-57 22-57 22-57 22-57 22-57 22-57 22-57 22-57 Сервомоторы трех осей XYZ кВт 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 5.4/5.4/5.4 Стандарты точности исполнения Точность позиционирования мм 0.04/0.035/0.02 0.04/0.035/0.02 0.055/0.035/0.02 0.06/0.035/0.02 0.07/0.035/0.02 0.08/0.035/0.02 0.09/0.035/0.02 0.10/0.035/0.02 GBT25658.1-2010 Точность возвратного позиционирования мм 0.03/0.025/0.015 0.035/0.025/0.015 0.04/0.025/0.015 0.045/0.025/0.015 0.055/0.025/0.015 0.065/0.025/0.015 0.075/0.025/0.015 0.085/0.025/0.015 Требования к мощности Требования к электропитанию кВА 60 60 60 60 60 60 60 60 Требования к пневматическому давлению кг/см² 6^8 6^8 6^8 6^8 6^8 6^8 6^8 6^8 Размеры станка Длина/Ширина/Высота мм 10800×7730×5950 12800×7730×5950 20300×7730×5950 21200×7730×5950 26000×7730×5950 25200×7730×5950 27200×7730×5950 29200×7730×5950 Вес т 95 105 115 125 135 145 155 170
★ Система постоянного охлаждения шпинделя ★ Автоматическая система подачи масла и смазки ★ Полузакрытый защитный кожух ★ Жесткая нарезка резьбы ★ Теплообменник внутри электрического шкафа ★ Мощный двухспиральный стружкоотвод ★ Двойное рабочее освещение ★ Трехцветный сигнальный светильник ★ Цепной транспортер стружки и сборный бак ★ Бесступенчатая коробка передач ★ Фундаментные болты и прокладки ★ Автоматическая система отключения питания (M30) ★ Трехосевой оптический датчик ★ Система подачи воды в центр шпинделя ★ 24T/40T/60T ★ Боковая головка для обработки заготовок ★ Автоматический стружкоудалитель ★ Вращающийся рабочий стол (четвертая ось) ★ Система распылительного охлаждения ★ Дисковый масло-водоотделитель ★ Полуавтоматическая/полностью автоматическая боковая фрезерная головка ★ Автоматический инструментальный измерительОпциональные комплектующие
