Большой размер 500x500, конструкция для тяжелых нагрузок. Исходный размер 460x460;
Большой размер 500x500, конструкция для тяжелых нагрузок. Исходный размер 460x460;

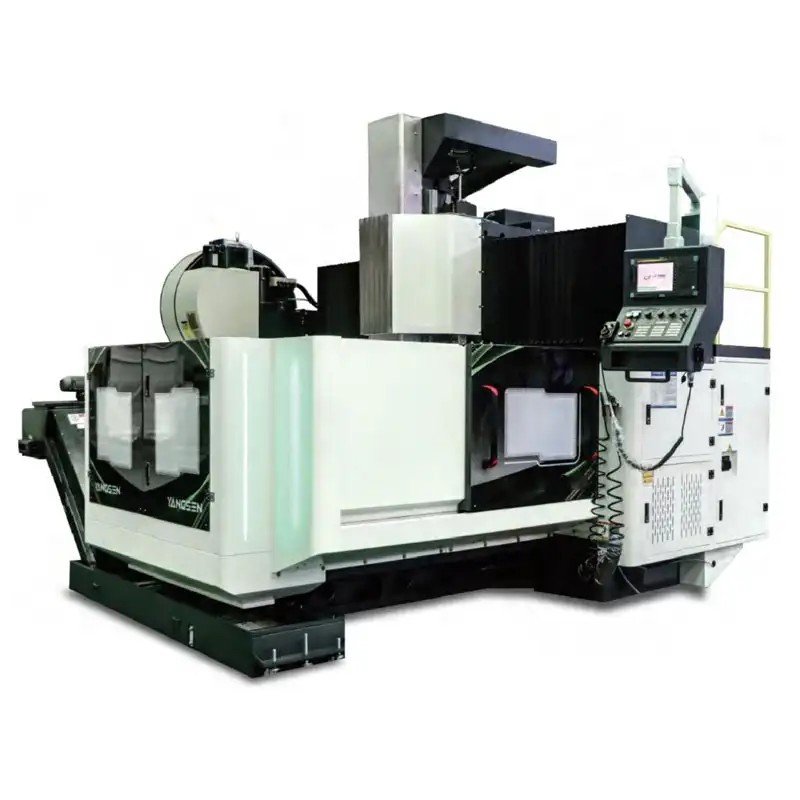

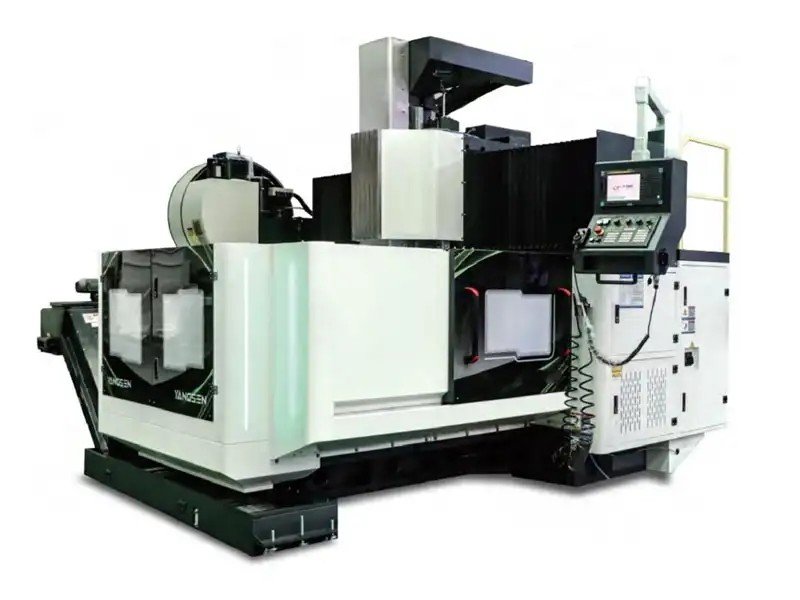

Портальные станки обладают высокой жесткостью, симметричной конструкцией и высокой стабильностью. Благодаря постоянной оптимизации конструкции компонентов улучшаются динамические характеристики продукции, достигается высокая мощность, большой крутящий момент, высокая эффективность и высокая точность обработки. Подходят для крупных областей обработки, таких как судостроение, металлургия, горное оборудование, энергетика, строительная техника и тяжелое машиностроение.
| 1. Квадратный ползун | 2. Конструкция портальной подвижной гайки | 3. Конструкция основания |
● Большой размер 500x500 для тяжелых нагрузок. Исходный размер 460x460; ● Встроенный прямой привод. Снижает потери передачи мощности от двигателя шпинделя к шпинделю. | ● Ось X приводится в движение подвижной гайкой, с трехточечной опорой посередине для более стабильного поддержания точности вращения винта, при этом высокая грузоподъемность, хорошая виброустойчивость при резке, что улучшает динамические характеристики станка, повышает точность, стабильность и срок службы. | ● По сравнению с двухрельсовой конструкцией жесткость увеличена на 50%; ● По сравнению с четырехрельсовой конструкцией более симметричное и равномерное распределение, снижает потери мощности из-за сопротивления множества рельсовых ползунков; ● Рабочий стол шириной 3 метра. Линейные направляющие основания 2,1 м с опорным соотношением 0,7. |
| 4. Балансировка с азотом | 5. Конструкция поперечины | 6. Конструкция колонны |
● Снижает нагрузку на двигатель и винт, увеличивает срок службы винта и двигателя, ● Повышает ускорение по оси Z, гарантирует точность обработки. | ● Лестничная L-образная конструкция повышает жесткость; ● Вогнутая C-образная конструкция обеспечивает лучшую сопротивляемость изгибу; ● Конструкция с большим сечением; ● Анализ методом конечных элементов. | ● Колонна сверхширокая 1,28 м, ● Снижает общие вибрации при резке, делает станок устойчивым как гора. |
Модель YSMV-1517 YSMV-2217 YSMV-2817 YSMV-3018 YSMV-3021 YSMV-5021 YSMV-7021 Параметр Спецификация Единица измерения Ход Ход по оси X мм Ход по оси Y мм 1500 2200 2800 3000 3000 5000 7000 Ход по оси Z мм 1700 1700 1700 1700 2100 2100 2100 Расстояние от носка шпинделя до рабочего стола мм 800 800 800 800 1000 1000 1000 Тип направляющих 80-890 80-890 80-890 80-890 200-1200 200-1200 200-1200 Ширина портала Тяжелонагруженные роликовые линейные направляющие XYZ Размер сечения ползуна 1700 1700 1700 1700 2100 2100 2100 Рабочий стол Размеры рабочего стола Д*Ш мм 1500×1400 2200×1400 2700×1400 2700×1400 3200×1700 5000×1700 6400×1800 Максимальная грузоподъемность рабочего стола т 2 6 7 8 10 18 25 Т-образный паз no/mm 28*200 28*200 28*200 28*200 28*200 28*200 28*200 Шпиндель Тип шпинделя тип BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 Скорость вращения шпинделя об/мин 6000 6000 6000 6000 6000 6000 6000 Тип привода шпинделя Прямой привод шпинделя Подача Быстрая подача по осям X/Y/Z m/min 2012/12/12 2012/12/12 2012/12/12 2012/12/12 2012/12/12 2010/12/12 2008/12/12 Максимальная подача при резке m/min 10 10 10 10 8 8 8 Устройство смены инструмента Опционально 24/40/60T Двигатель Двигатель шпинделя (электродвигатель) Нм 143-259 143-259 143-259 143-259 143-259 143-259 140-283 Сервомоторы трех осей XMZ Нм 36/36/36 36/36/36 36/36/36 36/36/36 36/36/36 36/36/36 38/30/30 Стандарт точности исполнения GBT25658.1-2010 Точность позиционирования мм 0.012/0.012/0.012 0.015/0.012/0.012 0.02/0.012/0.012 0.02/0.012/0.012 0.03/0.02/0.015 0.03/0.02/0.015 0.045/0.02/0.015 Точность возвратно-поступательного позиционирования мм 0.008/0.008/0.08 0.008/0.008/0.08 0.010/0.010/0.08 0.010/0.010/0.08 0.018/0.015/0.01 0.018/0.015/0.01 0.035/0.015/0.01 Потребность в мощности Требования к электропитанию кВА 40 40 40 40 40 40 50 Требования к давлению воздуха кг/см² 6^8 6^8 6^8 6^8 6^8 6^8 6^8 Размеры станка Длина/Ширина/Высота мм 4126*4712*3941 6674*4712*3941 7212*4712*3977 7412*4712*3977 9250*5318*5350 13050*5318*5350 17000*5318*5350 Вес т 16 18 20 22 28 35 56 Модель YSMV-3027 YSMV-4027 YSMV-9027 YSMV-5030 YSMV-7030 YSMV-9030 YSMV-10030 Параметр Спецификация Единица измерения Ход Ход по оси X мм Ход по оси Y мм 3000 4000 9000 5000 7000 9000 10000 Ход по оси Z мм 2700 2700 2700 3000 3000 3000 3000 Расстояние от носка шпинделя до рабочего стола мм 1300 1300 1300 1300 1300 1300 1300 Тип направляющих 150-1450 150-1450 150-1450 150-1450 150-1450 150-1450 150-1450 Ширина портала XYZ тяжелонагруженные роликовые направляющие Размер сечения ползуна 2700 2700 2700 3000 3000 3000 3000 Рабочий стол Размеры рабочего стола Д*Ш мм 3200×2200 4000×2200 8800×2200 4600×2600 6400×2600 8800×2600 10000×2600 Максимальная грузоподъемность рабочего стола т 12 18 35 22 25 35 40 Т-образный паз no/mm 28*200 28*200 28*200 28*200 28*200 28*200 28*200 Шпиндель Тип шпинделя тип BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 Скорость вращения шпинделя об/мин 6000 6000 6000 6000 6000 6000 6000 Тип привода шпинделя Прямой привод шпинделя Подача Быстрая подача по осям X/Y/Z m/min 2012/12/12 2010/12/12 2006/12/2 2010/12/12 2008/12/12 2006/12/12 2006/12/12 Максимальная подача при резке m/min 10 10 6 8 8 6 6 Устройство смены инструмента Опционально 24/40/60T Двигатель Двигатель шпинделя (электродвигатель) Нм 143-259 143-259 140-283 143-259 140-283 140-283 140-283 Сервомоторы трех осей XMZ Нм 36/36/36 36/36/36 38/30/30 36/36/36 38/30/30 38/30/30 38/30/30 Стандарт точности исполнения GBT25658.1-2010 Точность позиционирования мм 0.03/0.02/0.015 0.03/0.02/0.015 0.055/0.02/0.015 0.03/0.02/0.015 0.03/0.02/0.015 0.055/0.02/0.015 0.045/0.02/0.015 Точность возвратно-поступательного позиционирования мм 0.018/0.015/0.01 0.022/0.015/0.01 0.045/0.015/0.01 0.018/0.015/0.01 0.022/0.015/0.01 0.045/0.015/0.01 0.035/0.015/0.01 Потребность в мощности Требования к электропитанию кВА 40 40 40 40 50 50 50 Требования к давлению воздуха кг/см² 6^8 6^8 6^8 6^8 6^8 6^8 6^8 Размеры станка Длина/Ширина/Высота мм 8657*6004*5287 10808*6304*5531 21800*6004*5287 12168*6304*5531 17000*6304*5531 21800*6304*5531 23800*6304*5531 Вес т 36 43 73 50 63 75 85 Модель YSMV-5035 YSMV-7035 YSMV-9035 YSMV-10035 YSMV-5041 YSMV-7041 YSMV-9041 YSMV-10041 Параметр Спецификация Единица измерения Ход Ход по оси X мм Ход по оси Y мм 5000 7000 9000 10000 5000 7000 9000 10000 Ход по оси Z мм 3500 3500 3500 3500 4100 4100 4100 4100 Расстояние от носка шпинделя до рабочей поверхности мм 1300 1300 1300 1300 1300 1300 1300 1300 Тип направляющих 150-1450 150-1450 150-1450 150-1450 150-1450 150-1450 150-1450 150-1450 Ширина портала XYZ тяжелонагруженные шариковые направляющие Размер сечения ползуна 3500 3500 3500 3500 4100 4100 4100 4100 Рабочий стол Размеры рабочего стола Д*Ш мм 4600×2600 6400×2600 8800×2600 10000×2600 4600×3000 6400×3000 8800×3000 10000×3000 Максимальная грузоподъемность рабочего стола т 22 25 35 40 22 25 35 40 Т-образный паз no/mm 28*200 28*200 28*200 28*200 28*200 28*200 28*200 28*200 Шпиндель Тип шпинделя тип BT-50 BT-50 BT-50 BT-50 BBT-50 BBT-50 BBT-50 BBT-50 Скорость вращения шпинделя об/мин 6000 6000 6000 6000 6000 6000 6000 6000 Тип привода шпинделя Прямой привод шпинделя Подача Быстрая подача по осям X/Y/Z m/min 2010/12/12 2008/12/12 2006/12/12 2008/12/12 2010/12/12 2008/12/12 2006/12/12 2008/12/12 Максимальная подача при резке m/min 8 8 6 8 8 8 6 8 Устройство смены инструмента Опционально 24/40/60T Двигатель Двигатель шпинделя (электродвигатель) Нм 143-259 140-283 140-283 140-283 143-259 140-283 140-283 140-283 Сервомоторы трех осей XMZ Нм 36/36/36 38/30/30 38/30/30 38/30/30 36/36/36 38/30/30 38/30/30 38/30/30 Стандарт точности исполнения GBT25658.1-2010 Точность позиционирования мм 0.03/0.02/0.015 0.03/0.02/0.015 0.055/0.02/0.015 0.055/0.02/0.015 0.03/0.02/0.015 0.03/0.02/0.015 0.055/0.02/0.015 0.055/0.02/0.015 Точность возвратно-поступательного позиционирования мм 0.018/0.015/0.01 0.022/0.015/0.01 0.045/0.015/0.01 0.045/0.015/0.01 0.018/0.015/0.01 0.022/0.015/0.01 0.045/0.015/0.01 0.045/0.015/0.01 Потребность в мощности Требования к электропитанию кВА 40 40 40 40 40 50 50 50 Требования к давлению воздуха кг/см² 6^8 6^8 6^8 6^8 6^8 6^8 6^8 6^8 Размеры станка Длина/Ширина/Высота мм 500×6800×5531 17000×6800×5531 20965×6986×5500 26300×6986×5500 12500×7135×5800 16850×7135×5800 23700×7135×5800 26300×7135×5800 Вес т 56 68 78 87 68 78 85 96
★ Жесткая нарезка резьбы ★ Автоматическая система смазки ★ Полузакрытый уплотнительный кожух ★ Двойное рабочее освещение ★ Теплообменник внутри электрического шкафа ★ Мощный двухспиральный стружкоотводчик ★ Лабиринтная защита от пыли на носке шпинделя с продувкой ★ Трехцветный сигнальный светильник ★ Ключевой стружкоотводчик и сборочный бак ★ Автоматическая система отключения питания (M30) ★ Фундаментные болты и прокладки ★ Трехосевой оптический датчик ★ Система подачи воды в центр шпинделя ★ 40-местный магазин инструментов ★ Датчик повреждения инструмента ★ Автоматический стружкоудалитель ★ Вращающийся рабочий стол (четвертая ось) ★ Система распылительного охлаждения ★ Масло-водоотделитель с поворотным барабаном ★ Боковая фреза ★ Кондиционер ★ Автоматический измеритель инструментаОпциональные компоненты
