Большой размер 500x500, конструкция для тяжелых нагрузок. Исходный размер 460x460;
Большой размер 500x500, конструкция для тяжелых нагрузок. Исходный размер 460x460;

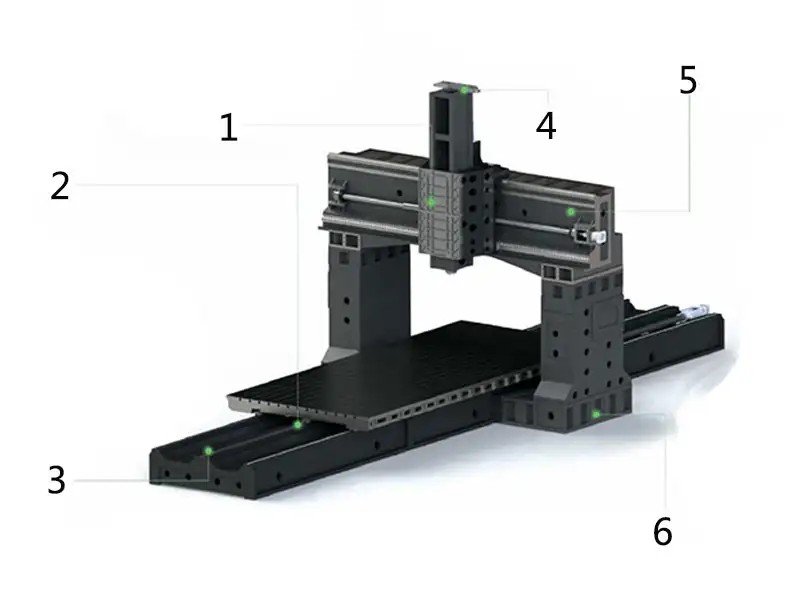

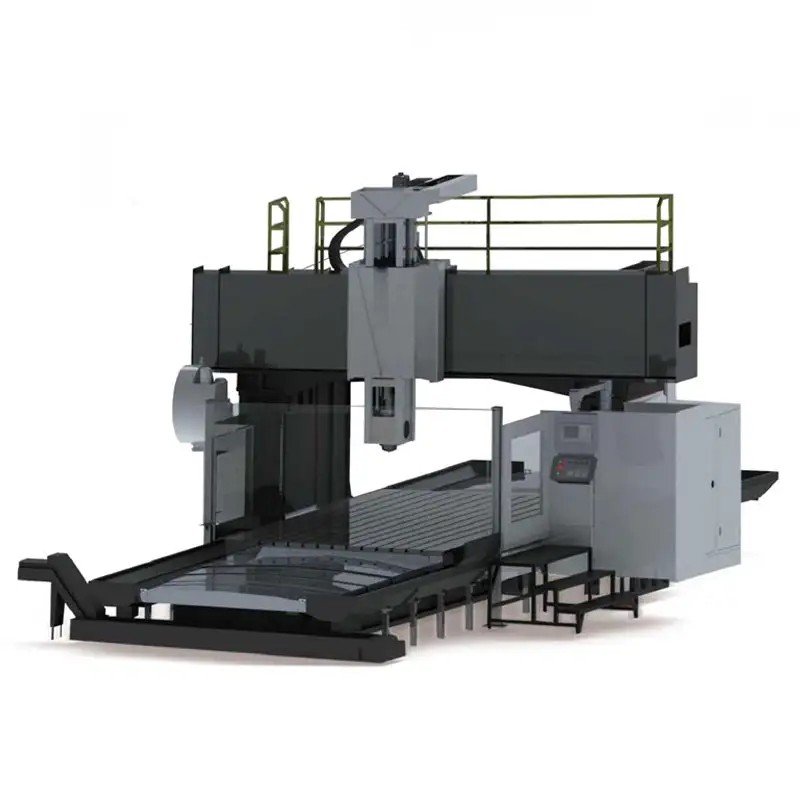

1. Квадратный суппорт
● Большой размер 500x500, конструкция для тяжелых нагрузок. Исходный размер 460x460;
● Встроенный прямой привод. Снижает потери передачи мощности от двигателя шпинделя к шпинделю.
2. Конструкция гайки с движением портала
● Ось X использует привод с движущейся гайкой, с трехточечной опорой для более стабильного поддержания точности вращения резьбы, одновременно с большой несущей способностью, хорошей виброустойчивостью при резке, что улучшает динамические характеристики станка, повышает точность, стабильность и срок службы станка.
3. Конструкция основания
● По сравнению с двухрельсовой конструкцией жесткость увеличена на 50%;
● По сравнению с четырехрельсовой конструкцией более симметричное и равномерное распределение, снижает потери мощности из-за сопротивления множества рельсовых салазок;
● Рабочий стол шириной 3 метра. Линейные направляющие основания 2,1 метра, соотношение опоры 0,7.
4. Азотный противовес
● Снижает нагрузку на двигатель и усилие на винт, увеличивает срок службы винта и двигателя,
● Повышает ускорение по оси Z, гарантирует точность обработки.
5. Конструкция балки
● Лестничная L-образная конструкция повышает жесткость;
● Вогнутая C-образная конструкция обеспечивает лучшую сопротивляемость изгибу;
● Конструкция с большим сечением;
● Анализ методом конечных элементов.
6. Конструкция колонны
● Колонна шириной 1,28 м, сверхширокая конструкция,
● Снижает общие вибрации при резке, делает станок устойчивым как гора.
Модель | YSM-3028 | YSM-5028 | YSM-7028 | YSM-5032 | YSM-7032 | YSM-9032 | ||
Пункт | Спецификация | Единица | ||||||
Ход | Ход по оси X | мм | 3000 | 5000 | 7000 | 5000 | 7000 | 9000 |
Ход по оси Y | мм | 2800 | 2800 | 2800 | 3200 | 3200 | 3200 | |
Ход по оси Z | мм | 1250 (опционально 1500) | ||||||
Расстояние от носка шпинделя до рабочего стола | мм | 350-1350 | 350-1350 | 350-1350 | 350-1350 | 350-1350 | 350-1350 | |
Тип направляющих | XY: тяжелонагруженные роликовые линейные направляющие Z: квадратные направляющие | |||||||
Ширина портала | 2800 | 2800 | 2800 | 3200 | 3200 | 3200 | ||
Размер сечения суппорта | Квадратный суппорт (500x500) | |||||||
Рабочий стол | Размеры рабочего стола Д*Ш | мм | 3200*2200 | 4600*2200 | 6400*2200 | 4600*2600 | 6400*2600 | 8800*2600 |
Максимальная грузоподъемность рабочего стола | т | 10 | 14 | 20 | 20 | 25 | 30 | |
Т-образный паз | no/mm | 28*200 | 28*200 | 28*200 | 28*200 | 28*200 | 28*200 | |
Шпиндель | Тип шпинделя | тип | BBT-50 | BBT-50 | BBT-50 | BBT-50 | BBT-50 | BBT-50 |
Скорость вращения шпинделя | об/мин | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | |
Тип привода шпинделя | Прямой привод шпинделя | |||||||
Подача | Быстрая подача по осям X/Y/Z | m/min | 2010/10/10 | 2010/10/10 | 2008/10/10 | 2010/10/10 | 2006/10/10 | 2006/10/10 |
Максимальная подача при резке | m/min | 8 | 8 | 6 | 8 | 6 | 6 | |
Система смены инструмента | Опционально 24T/40T/60T | |||||||
Двигатель | Двигатель шпинделя (мотор) | Нм | 140-286 | 140-286 | 140-286 | 140-286 | 140-286 | 140-286 |
Сервомоторы трех осей XMZ | Нм | 36/36/36 | 38/36/36 | 38/36/36 | 38/36/36 | 38/36/36 | 38/36/36 | |
Стандарт точности исполнения GBT25658.1-2010 | Точность позиционирования | мм | 0.03/0.025/0.015 | 0.03/0.025/0.015 | 0.045/0.025/0.015 | 0.035/0.025/0.015 | 0.045/0.025/0.015 | 0.045/0.025/0.015 |
Точность повторного позиционирования | мм | 0.02/0.02/0.01 | 0.025/0.02/0.01 | 0.03/0.02/0.01 | 0.025/0.02/0.01 | 0.03/0.02/0.01 | 0.03/0.02/0.01 | |
Потребность в мощности | Требования к электропитанию | кВА | 45 | 55 | 55 | 55 | 55 | 60 |
Требования к пневматическому давлению | кг/см² | 6^8 | 6^8 | 6^8 | 6^8 | 6^8 | 6^8 | |
Размеры станка | Длина/Ширина/Высота | мм | 8800*6050*5820(6320) | 12600*6050*5820(6320) | 16500*6050*5820(6320) | 00*6450*5820(6320) | 16500*6450*5820(6320) | 21000*6450*5820(6320) |
Вес | т | 45 | 51 | 63 | 56 | 66 | 76 | |
★ Система постоянного охлаждения шпинделя ★ Автоматическая система смазки ★ Полузакрытый защитный кожух | ★ Жесткая нарезка резьбы ★ Теплообменник в электрическом шкафу ★ Мощный двухспиральный стружкоотвод | ★ Двойное рабочее освещение ★ Трехцветный сигнальный светильник ★ Цепной транспортер стружки и сборный бак | ★ Бесступенчатая коробка передач ★ Фундаментные болты и подкладки ★ Автоматическая система отключения питания (M30) |
| Опциональные комплектующие | |||
★ Трехосевой оптический датчик ★ Система подачи воды в центр шпинделя ★ 24T/40T/60T | ★ Боковая головка для обработки заготовок ★ Автоматический стружкоудалитель ★ Вращающийся рабочий стол (четвертая ось) | ★ Система распылительного охлаждения ★ Дисковый масло-водоотделитель | ★ Полуавтоматическая/полностью автоматическая боковая фрезерная головка ★ Автоматический инструментальный калибратор |
