Шпиндель выполнен по европейской конструкции. Высокая жесткость, высокая скорость вращения, низкая вибрация:
Шпиндель выполнен по европейской конструкции. Высокая жесткость, высокая скорость вращения, низкая вибрация:

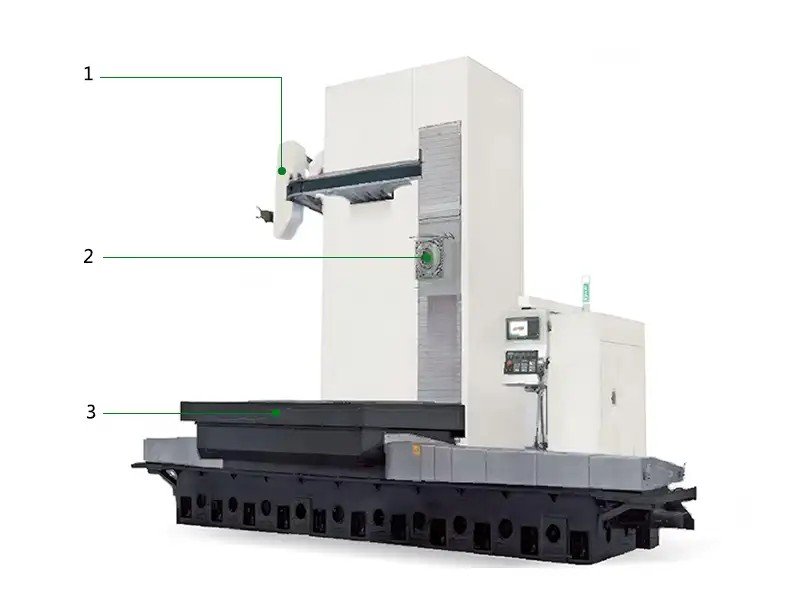

1. Конструкция магазина инструментов
● Магазин инструментов с направляющей на 40 и 60 инструментов. Магазин использует привод с сервоприводом, что повышает общую эффективность смены инструмента.
2. Конструкция шпинделя
● Шпиндель выполнен по европейской конструкции. Высокая жесткость, высокая скорость вращения, низкая вибрация:
● Шпиндель с низкой скоростью и высоким крутящим моментом.
3. Двойная смена рабочего стола / четырехосевой поворотный стол
● Рабочий стол оснащен сверхбольшим шлифовальным кругом, в сочетании с двойным турбонагнетателем и системой устранения зазоров для обеспечения точности.
Конструкция направляющей с центральным подвесом Конструкция противовеса Ось Y выполнена по конструкции «коробка в коробке» с высокой жесткостью и симметричным расположением слева и справа; Ось Y оснащена 4 линейными направляющими: 2 спереди и 2 сзади, с высокой жесткостью, высокой точностью и длительным сроком службы. Используется сервопривод с гидравлической станцией с частотным преобразователем, гидравлический цилиндр с противовесом снижает осевую нагрузку и увеличивает срок службы. Приводная конструкция Конструкция литого корпуса Привод осей X и Z выполнен прямым соединением, обеспечивающим стабильную точность, устранение люфта, повышение крутящей жесткости и допустимых углов; Ось Y оснащена прямым приводом в сочетании с немецким редуктором для повышения крутящего момента и жесткости. Поверхность установки линейных направляющих и центр винта находятся в одной плоскости, что обеспечивает более стабильную передачу винта и стабильность общей точности станка.
Модель YSBD-110/5T YSBD-110/6T YSBD-110/8T YSBD-130/8T YSBD-13015T YSBD-130/20T Параметр Спецификация Единица измерения Ход Ход по оси X (стандарт) мм 2000 2000 2500 2500 3000 4000 Ход по оси X (опция) мм 2500 2500 2500/3000/3500/4000 2500/3000/3500 3500/4500/5500 4500/5500/6500 Ход по оси Y (стандарт) мм 1800 1800 2000 2000 2600 3200 Ход по оси Y (опция) мм 2000 2000 / 2600 3200 3500 Ход по оси Z (стандарт) мм 1500 1500 1500 1500 1500 2000 Ход по оси Z (опция) мм / / 2000 2000 2000 2500 Ход по оси W (стандарт) мм 550 550 550 700 700 700 Рабочий стол Размер поверхности диска (стандарт) мм 1250×1250/5T 1250×1500/5T 1400×1600/8T 1400×1600/8T 1800×2200/15T 2500×2500/25T Размер поверхности диска (опция) мм / / / 1600×1800/10T 2500×2500/20T 2500×3000/40T Угол деления град 1° (стандарт) / 0.001° (опция) ° (стандарт) / 0.001° (опция) 0.001° 0.001° 0.001° 0.001° Т-образный паз мм 22H7×150×7 22H7×150×7 24H7×200×7 24H7×200×7 24H7×200×7 28H7×200×11 Шпиндель Расстояние от центра шпинделя до поверхности рабочего стола мм 65~1665 65~1665 65~2065 75~2075 75~2675 75~3275 Расстояние от носка шпинделя до центра работы мм -125~1925 -125~1925 -25~2025 -40~2160 60~2260 165~2865 Диаметр шпинделя мм 110 110 110 130 c130 c130 Точность шпинделя BT50 BT50 BT50 BT50 BT50 BT50 Скорость вращения шпинделя об/мин 3500 3500 3500 3000 3000 3000 Тип привода Зубчатый Мотор Двигатель шпинделя кВт 18.5/22 18.5/22 18.5/22 22/30 22/30 22/30 Максимальный крутящий момент шпинделя Нм 973.5/1155 973.5/1155 973.5/1155 3011/4108.5 3011/4108.5 3011/4108.5 Стандарт точности исполнения GBT25658-2010 Точность деления arc/sec 6"/10" 6"/10" 10" 10" 10" 10" Точность повторного деления arc/sec ±2"/±4" ±2"/±4" ±4" ±4" ±4" ±4" Точность позиционирования мм 0.01 0.01 0.01 0.01 0.01 0.01 Точность повторного позиционирования мм 0.005 0.005 0.005 0.005 0.005 0.005 Тип привода Оси X.Y.Z 1 Прямой привод Ось W 1 Ременной привод Скорость подачи Скорость резания XY/ZW m/min 10/10/10/6 10/10/10/6 10/10/10/6 10/10/10/5 10/10/10/5 10/10/10/5 Скорость быстрого перемещения XY/ZW m/min 10/10/10/8 10/10/10/8 10/10/10/8 10/10/10/8 10/10/10/8 10/10/10/8 Устройство смены инструмента Вместимость инструмента / 40 40 40 60 60 60 Способ выбора инструмента 1 Фиксированное позиционирование Максимальный вес инструмента кг 25 25 25 25 25 25 Максимальная длина инструмента мм 500 500 500 500 500 500 Максимальный диаметр инструмента (рабочий/свободный) мм 0125/0250 0125/0250 0125/0250 0125/0250 0125/0250 Ø125/0250 Время смены инструмента сек 14 14 14 14 14 14 Требования к мощности Требования к пневматическому давлению кг/см² 6 6 6 6 6 6 Требования к электропитанию кВА 50 50 65 90 95 95 Размеры станка Длина/Ширина/Высота мм 6600×5150×5250 6600×5150×5250 6800×6000×5500 6900×6100×5000 8000×7500×5500 9000×8800×6100 Вес т 30 31 34.5 41.5 45 54
★ Быстрый механизм смены инструмента с рычагом ★ Автоматическая система смазки ★ Полностью закрытый металлический кожух ★ Жесткое нарезание резьбы ★ Теплообменник в электрическом шкафу ★ Водяной бак и контейнер для стружки ★ Двойное рабочее освещение ★ Трехцветный сигнальный светильник ★ Автоматическая система отключения питания (M30) ★ Пылезащитная продувка лабиринта на конце шпинделя ★ Фундаментные болты и прокладки ★ Трехосевой оптический датчик ★ Система подачи воды в центр шпинделя ★ Детектор повреждения инструмента ★ Автоматический удалитель стружки ★ Система улавливания масляного тумана ★ Дисковый масло-водоотделитель ★ Вращающийся рабочий стол (четвертая ось) ★ Автоматический измеритель инструментаОпциональные комплектующие
Если у вас есть вопросы или потребности по продукту, пожалуйста, заполните следующую форму, и мы свяжемся с вами как можно скорее.
Шпиндель выполнен по европейской конструкции. Высокая жесткость, высокая скорость вращения, низкая вибрация:
