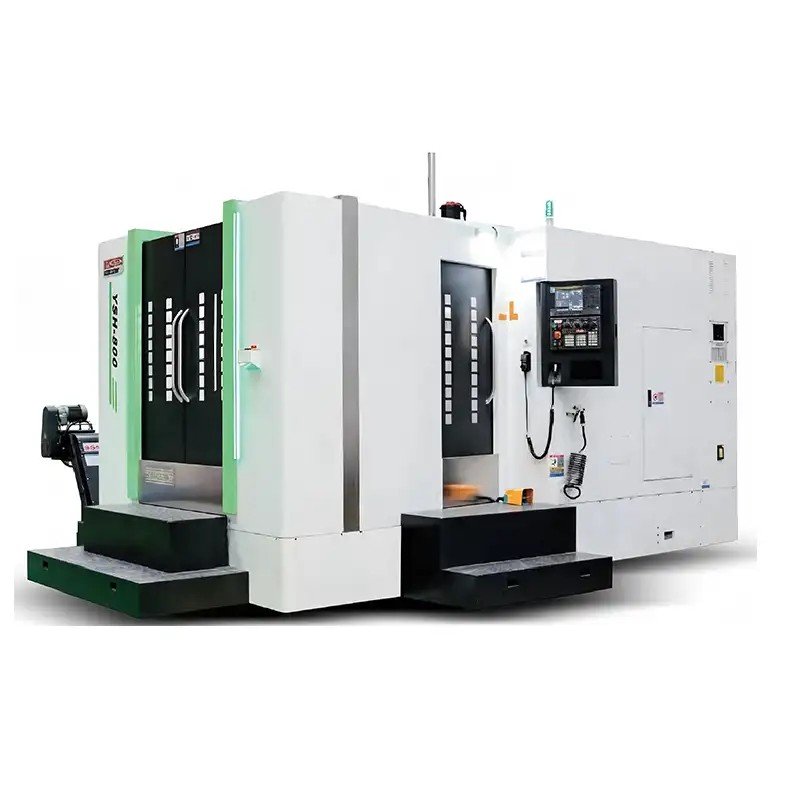

Этот продукт использует конструкцию с прямой Т-образной формой, вращающуюся структуру рабочего стола, сверхширокую направляющую, стандартно оснащён мощным высокоскоростным двигателем с большим крутящим моментом, с возможностью выбора рабочего стола с обменом. Подходит для обработки различных сложных деталей, является предпочтительным оборудованием для обработки полостей в автомобильных двигателях и области 5G.
Этот продукт использует конструкцию с прямой Т-образной формой, вращающуюся структуру рабочего стола, сверхширокую направляющую, стандартно оснащён мощным высокоскоростным двигателем с большим крутящим моментом, опционально с рабочим столом с обменом, подходит для обработки различных сложных деталей, является предпочтительным оборудованием для обработки полостей в автомобильных двигателях и области 5G.

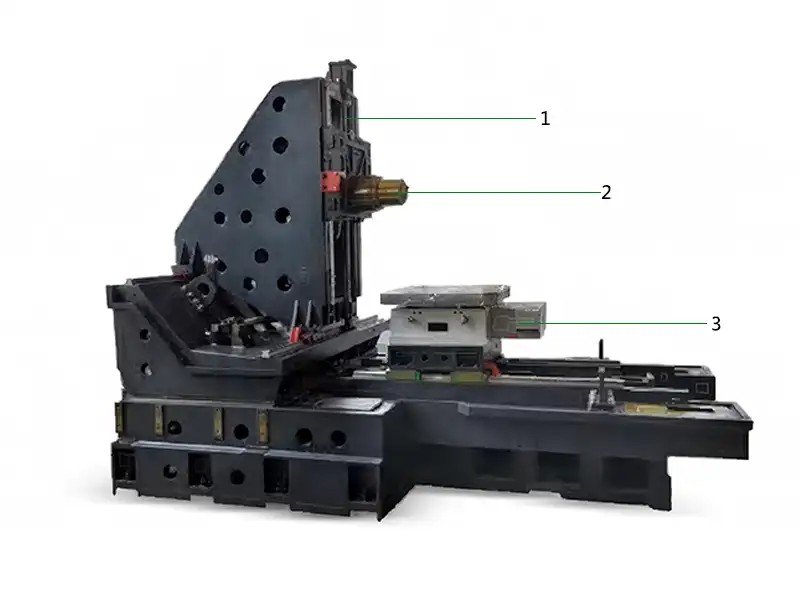

1. Станина, колонна
● Колонна с равносторонней треугольной структурой, с многослойными усилителями для повышения стабильности корпуса;
● Станина с прямой Т-образной конструкцией, ступенчатое расположение по оси X, увеличенный пролет линейных направляющих, жёсткая опора;
● Использование высокопрочных роликовых направляющих Rexroth, высокая грузоподъёмность, стабильная точность.
2. Шпиндель
● Использование 6 высокопрочных подшипников;
● Шпиндель BBT50 с наружным диаметром 190 мм, оригинальный тайваньский;
● На конце шпинделя установлен лабиринтный воздуходувный механизм для защиты шпинделя;
● Шпиндель оснащён кольцевым распылителем, улучшает качество обработки, стандартно установлен мощный широкодиапазонный двигатель FANUC βi1P30/8000, повышенная способность к тяжёлой резке.
3. Двойной сменный рабочий стол / четырёхосевой поворотный стол
● Реализует обмен заготовок, повышая эффективность обработки;
● Внешнее размещение заготовок, удобство зажима;
● Высокопрочные сплавные турбины, износостойкие, высокая точность позиционирования;
● Тяжёлое зажимание, уменьшение деформации, устойчивость к тяжёлой резке.
Оптическая линейка Инструментальный магазин Опционально линейка Heidenhain или FAG, точность ±5 мкм, гарантирует точность позиционирования станка. Используется импортный из Тайваня частотный инструментальный магазин, быстрая и стабильная смена инструмента.
Модель YSH-800 YSH-700D YSH-800D Параметр Спецификация Единица Ход Оси X/Y/Z мм 1300/800/1000 1300/800/900 1300/800/800 Расстояние от оси шпинделя до рабочего стола мм 150-1150 150-1050 150-950 Расстояние от носка шпинделя до центра рабочего стола мм 150-950 150-950 150-950 Тип направляющих Трёхосевые линейные направляющие Рабочий стол Размеры рабочего стола Д*Ш мм 800×800 700×700*2 800×800*2 Максимальная нагрузка рабочего стола т 2 1.2 1.2 Отверстия для болтов на поверхности рабочего стола мм Т-образный паз no/mm 18×125 18×125 18×125 Количество рабочих столов шт. 1 1 1 Деление рабочего стола 1°/0.001° 1°/0.001° 1°/0.001° Максимальный диаметр вращения заготовки мм φ1500 φ1100 φ1100 Шпиндель Конус шпинделя Тип BBT-50 BBT-50 BBT-50 Скорость шпинделя об/мин 6000 6000 6000 Тип привода шпинделя Ременной Подача Быстрая подача по осям X/Y/Z m/min 36/36/30 36/36/30 36/36/30 Максимальная подача резания m/min 10 10 10 Устройство смены инструмента Способ смены инструмента Дисковый частотный Размер хвостовика Тип BT-50 BT-50 BT-50 Ёмкость инструмента инструменты 45 45 45 Максимальный диаметр инструмента (с ограничителем) мм 125 125 125 Максимальный диаметр инструмента (без ограничителя) мм 250 250 250 Максимальная длина инструмента мм 550 550 550 Максимальный вес инструмента кг 25 25 25 Время быстрой смены инструмента сек 4.2 4.2 4.2 Двигатель Двигатель шпинделя (мотор) кВт 15/18.5 15/18.5 15/18.5 Сервомоторы трёх осей X/Y/Z кВт 30/3.0/3.0 3.0/3.0/3.0 3.0/3.0/3.0 Точность Точность позиционирования мм ±0.005 ±0.005 ±0.005 Точность возвратно-поступательного позиционирования мм ±0.003 ±0.003 ±0.003 Потребность в мощности Требования к электропитанию кВА 30 35 35 Требования к давлению воздуха кг/см² 6^8 6^8 6^8 Размеры станка Длина/Ширина/Высота мм 5839*4636*3050 7000*5265*3120 7000*5265*3120 Вес т 18.5 21 21.5
★ Быстрый механизм смены инструмента с рычагом ★ Автоматическая система смазки ★ Полностью закрытый металлический кожух ★ Жесткое нарезание резьбы ★ Теплообменник в электрическом шкафу ★ Водяной бак и ящик для стружки ★ Двойное рабочее освещение ★ Трехцветный сигнальный светильник ★ Автоматическая система отключения питания (M30) ★ Пылезащитный лабиринтный обдув на носке шпинделя ★ Фундаментные болты и прокладки ★ Трехосевой оптический датчик ★ Система подачи воды в центр шпинделя ★ Датчик повреждения инструмента ★ Автоматический механизм удаления стружки ★ Система улавливания масляного тумана ★ Дисковый масло-водоотделитель ★ Вращающийся рабочий стол (четвертая ось) ★ Автоматический инструментальный калибраторОпции
