Этот станок широко применяется для быстрого сверления, нарезания резьбы и фрезерования мелких деталей в 3C, сантехнике, автомобильной и медицинской промышленности; также подходит для мелких пресс-форм и точной обработки меди.
Этот станок широко применяется для быстрого сверления, нарезания резьбы и фрезерования мелких деталей в 3C, сантехнике, автомобильной и медицинской промышленности; также подходит для мелких пресс-форм и точной обработки меди.
Этот станок широко применяется для быстрого сверления, нарезания резьбы и фрезерования мелких деталей в 3C, сантехнике, автомобильной и медицинской промышленности; также подходит для мелких пресс-форм и точной обработки меди.

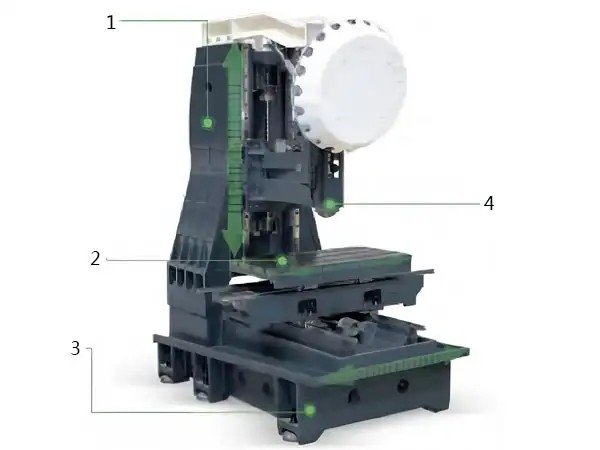

1. Высота по оси Z: Эффективный ход по оси Z составляет 410 мм, расстояние от торца шпинделя до рабочей поверхности стола 150-560 мм, установка четырехосевой системы возможна без увеличения высоты, при этом жесткость станка не снижается.
2. Большой стол: Размер рабочего стола 1000x450 мм, большой ход по трем осям позволяет обрабатывать крупные детали.
3. Линейные энкодеры: Опционально доступны энкодеры Heidenhain с точностью ±5 мкм, обеспечивающие высокую точность позиционирования станка.
4. Стабильная база: Общая база V8, ширина 1020 мм, высокая жесткость и точность станины.

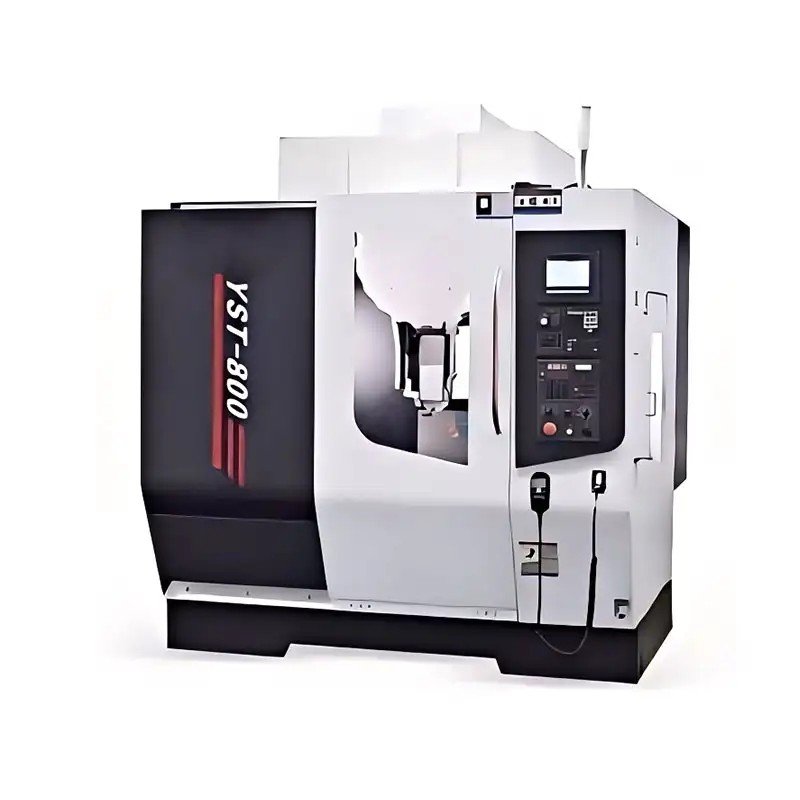

Мощный двигатель: Стандартный высокоскоростной двигатель BT30 с частотой вращения 20000 об/мин, мощностью 5,5 кВт; Опционально доступен двигатель с большим крутящим моментом 12000 об/мин, мощностью 7,5 кВт. Высокая скорость: Оснащен 21-позиционным сервоприводным магазином инструментов, время смены инструмента 1,8 с; Быстрый перемещение по осям X/Y 60 м/мин, по оси Z 48 м/мин. Мощный шпиндель: YST800 оснащен шпинделем BBT40 с наружным диаметром 150 мм и высокой жесткостью. Низкопрофильный шпиндель с пятью подшипниками и кольцевым охлаждением. Высококачественное оснащение: Линейные направляющие Rexroth (Германия), сервомагазин Guwan, Шпиндель производства Тайваня. Привлекательный внешний вид: Европейский и американский стиль листового металла, эстетичный, практичный и элегантный дизайн.
Модель YST-600 YST-700 YST-800 Параметр Спецификация Единица измерения Ход Оси XY/Z мм 500/400/350 700/400/350 800/450/410 Расстояние от торца шпинделя до рабочего стола мм 145-495 145-495 150-560 Расстояние от центра шпинделя до направляющей стойки мм 420 420 520 Тип направляющей Линейные направляющие по трем осям Рабочий стол Размер рабочего стола (Д×Ш) мм 700x420 800 x 420 1000 x 450 Максимальная нагрузка на стол кг 350 300 350 Т-образные пазы no/mm 3 - 14x125 3 - 14x125 3 - 14x125 Шпиндель Тип шпинделя Тип BT-30 BT-30 BT-30 Скорость шпинделя об/мин 2000 2000 2000 Тип привода шпинделя Прямой привод шпинделя Подача Быстрая подача по осям XY/Z m/min 60/60/48 60/60/48 60/60/48 Максимальная подача при резании m/min 10 10 10 Магазин инструментов Тип смены инструмента Дисковый Размер хвостовика инструмента Тип BT-30 BT-30 BT-30 Вместимость инструмента Инструменты 21 21 21 Максимальный диаметр инструмента (с ограничителем) мм 60 60 60 Максимальный диаметр инструмента (без ограничителя) мм 80 80 80 Максимальная длина инструмента мм 200 250 200 Максимальный вес инструмента кг 3 . 5 3 3 . 5 Время быстрой смены инструмента Секунды 1 . 8 1 . 8 1 . 8 Цельсий Двигатель Двигатель шпинделя (мотор) кВт 5 . 5 5 . 5 5 . 5 Сервомоторы по трем осям XYZ кВт 1.5/1.5/3.0 1.5/1.5/3.0 1.5/1.5/3.0 Точность Точность позиционирования мм ± 0.005 ± 0.005 ± 0.005 Точность возвратно-поступательного позиционирования мм ± 0.003 ± 0.003 ± 0.003 Требования к мощности Требования к электропитанию кВА 15 1 5 1 5 Требования к давлению воздуха kglc/m2 6Λ8 6Λ8 6Λ8 Размеры станка Длина/Ширина/Высота мм 2000x2650x2750 2000 x 2402 x 2340 2300x2850x2750 Вес т 3 . 6 4 . 2 4 . 8
★ 7.5 кВт - ER32 - 24000 ★ Один автоматический датчик настройки инструмента ★ Один охладитель шпинделя ★ Полностью герметичный кожух Емкость для сбора охлаждающего масла и поддон для стружки ★ Ручное переносное электронное маховое колесо ★ Регулировочные прокладки и анкерные болты для станка Один ящик для инструментов ★ Автоматический трехосевой насос смазки (масло для направляющих №68) ★ Один трехфазный трансформатор 380В/220В ★ Один светодиодный влагозащищенный светильник ★ Устройство для продувки и охлаждения масла при обработке ★ Программное обеспечение для передачи данных и 20-метровый сетевой кабель ★ Долговечный светодиодный трехцветный сигнальный фонарь ★ Руководство по эксплуатации ★ Теплообменник для электрического шкафа ★ Масляный туманогенератор ★ Дисковый магазин инструментов ★ 7.5 кВт - BT30 - 24000 ★ Полулунный сервомагазин инструментов ★ BBT40 - 15000 ★ Магазин инструментов с ковшовым захватомОпциональные компоненты ★ Дополнительный поворотный стол четвертой оси
Если у вас есть вопросы или потребности по продукту, пожалуйста, заполните следующую форму, и мы свяжемся с вами как можно скорее.
Этот станок широко применяется для быстрого сверления, нарезания резьбы и фрезерования мелких деталей в 3C, сантехнике, автомобильной и медицинской промышленности; также подходит для мелких пресс-форм и точной обработки меди.
