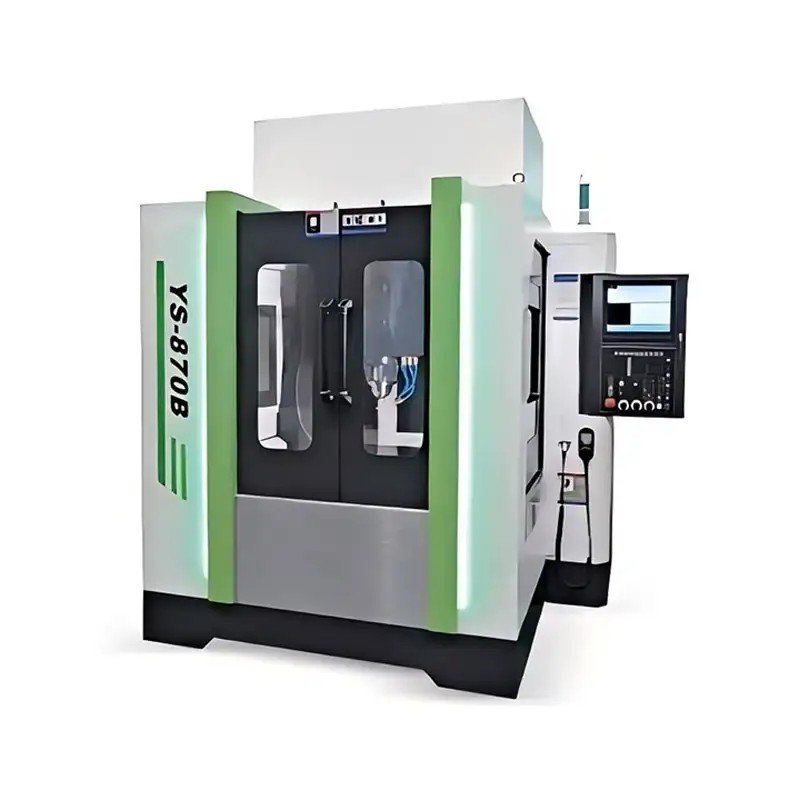

Этот продукт может точно обрабатывать различные материалы: сталь, медь, алюминий, графит, стекло и другие.
Этот продукт может точно обрабатывать различные материалы: сталь, медь, алюминий, графит, стекло и другие. Широко используется в точном литье, производстве электродов из красной меди, изготовлении обувных форм, массовой обработке часов и оптических изделий.
Этот продукт может точно обрабатывать различные материалы: сталь, медь, алюминий, графит, стекло и другие. Широко используется в точном литье, производстве электродов из красной меди, изготовлении обувных форм, массовой обработке часов и оптических изделий.

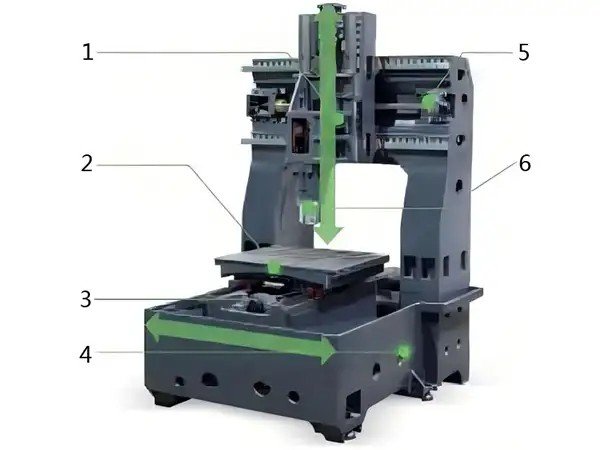

1. Патент на шпиндельную коробку фрезерно-гравировального станка
Внутренняя часть шпиндельной коробки выполнена в виде ступенчатого отверстия; электрошпиндель установлен внутри ступенчатого отверстия и закреплен фланцем на корпусе шпиндельной коробки.
2. Рабочий стол
Корпусная конструкция интегрирована с гайкой шариковинтовой передачи.
3. Линейный энкодер
Опционально доступен энкодер Heidenhain или FAG, точность ±5 мкм, обеспечивающий высокую точность позиционирования станка.
4. Основание
Многослойная корпусная конструкция с задним расположением стружки.
5. Конструкция треугольных ребер на портале
Полезная новая конструкция треугольных ребер на портале улучшает динамическую и статическую жесткость станка, повышая точность обработки.
6. Опционально доступен прямой шпиндель BBT40
Подходящая комплектация
Стандартная комплектация включает сервоприводный магазин инструментов; электрошпиндель HSK-E40; защитный кожух из графитовой стали; лазерный инструментальный датчик; устройство сбора масляного тумана и др.
Стабильная точность
Полностью замкнутый линейный энкодер обеспечивает высокую точность позиционирования и эффективно подавляет ошибки позиционирования, вызванные тепловым расширением шариковинтовой передачи.
Стабильность системы
Оснащён системой Siemens 828D из Германии, стабильной и многофункциональной.
Параметр Модель/спецификация Единица измерения YS-760A YS-760B YS-770 YS-870A YS-870B YS-870C YS-8012 Ход Оси X/Y/Z мм 700/600/300 700/600/300 700/700/350 800/700/300 800/700/300 800/700/380 800/1200/300 Расстояние от торца шпинделя до рабочего стола мм 90 - 390 225 - 525 175 - 525 130 - 430 205 - 505 205 - 585 195 - 495 Тип направляющих Линейные направляющие по трём осям Ширина портала 760 760 740 810 810 810 81 0 Рабочий ход Размеры рабочего стола (Д*Ш) мм 700*600 700*600 700*700 720*640 720*640 800*700 1200*800 Максимальная нагрузка на рабочий стол кг 400 400 400 400 400 400 1000 Т-образные пазы no/mm 5 - 16x125 5 - 16x125 5 - 16x120 5 - 16x120 5 - 16x120 5 - 16x120 7 - 18x100 Шпиндель Тип шпинделя Тип BT-30 ER32 ER32 BT-30 ER32 ER32 BT-40 Скорость шпинделя об/мин 24000 24000 24000 24000 24000 18000 1 5000 Тип привода шпинделя Электрошпиндель Прямой привод шпинделя Подача Быстрая подача по осям X/Y/Z m/min 15/15/12 15/15/12 15/15/12 15/15/12 15/15/12 15/15/12 15/15/12 Максимальная подача резания m/min 1 2 12 1 2 12 1 2 1 2 1 2 Устройство смены инструмента Полумесяцевый сервомагазин инструментов Дисковый магазин инструментов Двигатель Двигатель шпинделя (мотор) кВт 7 . 5 7 . 5 7 . 5 7 . 5 7 . 5 11 5 . 5 Сервомоторы по трём осям XYZ кВт 0.85/0.85/1.3 0.85/0.85/1.3 0.85/0.85/1.3 0.85/0.85/1.3 0.85/0.85/1.3 1.3/1.3/1.3 1.3/3.0/1.3 Точность Точность позиционирования мм ± 0.005 ± 0.005 ± 0.005 ± 0.005 ± 0.005 ± 0.005 ± 0.005 Точность возвратно-поступательного позиционирования мм ± 0.003 ± 0.003 ± 0.003 ± 0.003 ± 0.003 ± 0.003 ± 0.003 Потребность в мощности Требования к электропитанию кВА 10 10 10 10 10 9 1 2 Требования к давлению воздуха kglc/m2 6Λ8 6Λ8 6Λ8 6Λ8 6Λ8 6Λ8 6Λ8 Размеры станка Длина/Ширина/Высота мм 2100x2500x2550 2100x2500x2550 2100x2700x2600 2100x2700x2550 2100x2700x2550 2100x2100x2550 3000x2500x2600 Вес т 3.8 3.9 4.2 4.7 4.8 5 6.8
★ 7.5 кВт - ER32 - 24000 ★ Один автоматический датчик для настройки инструмента ★ Один охладитель шпинделя ★ Полностью герметичный кожух Емкость для сбора охлаждающего масла и поддон для стружки ★ Ручной мобильный электронный маховик ★ Регулировочные прокладки и анкерные болты для станка Один ящик для инструментов ★ Автоматический трехосевой насос смазки (масло для направляющих 68#) ★ Один трехфазный трансформатор 380В/220В ★ Один светодиодный влагозащищенный светильник ★ Устройство для продувки и охлаждения масла при обработке ★ Программное обеспечение для передачи данных и 20-метровый сетевой кабель ★ Долговечный светодиодный трехцветный сигнальный фонарь ★ Руководство по эксплуатации ★ Теплообменник для электрического шкафа ★ Маслораспылитель ★ Дисковый магазин инструментов ★ 7.5 кВт - BT30 - 24000 ★ Полукруглый сервомагазин инструментов ★ BBT40 - 15000 ★ Магазин инструментов типа «ковш»Опциональные компоненты ★ Дополнительный поворотный стол четвертой оси
