Высокоточная шлифовка, однократное закрепление, эффективная обработка нескольких операций!
Субмикронная сервоприводная токарно-шлифовальная паста

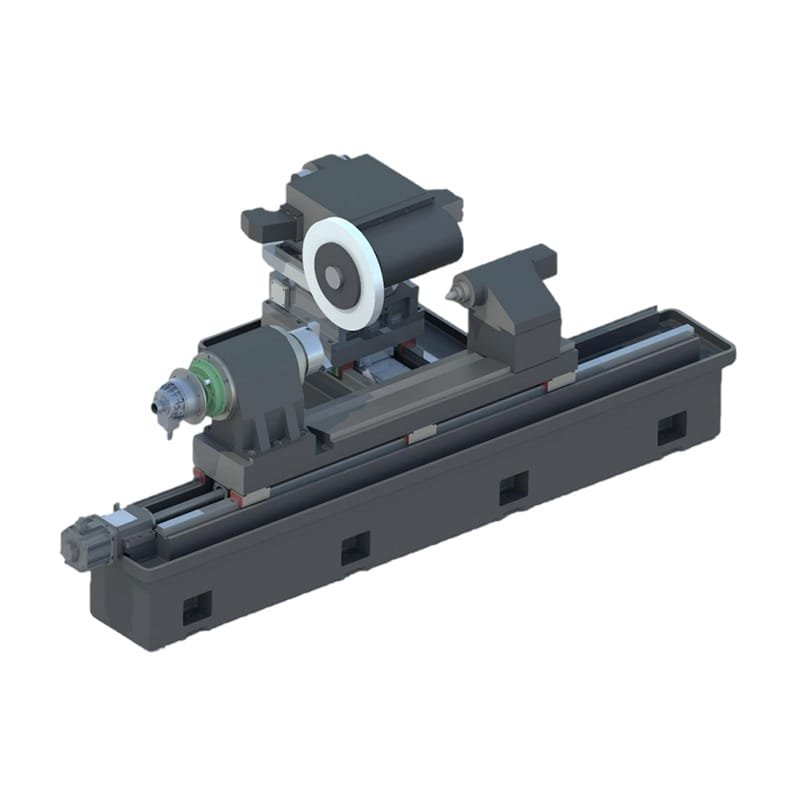

Токарная/шлифовальная обработка в смешанном режиме: поворотный стол по оси B, оснащенный внешней/внутренней цилиндрической шлифовальной головкой и держателем инструмента. Вращением оси B эти компоненты можно по желанию менять местами для выполнения токарной и фрезерной обработки в смешанном режиме.
Функции шлифования: за счет комбинирования линейных осей X/Z и вращательных осей B/C можно реализовать различные функции шлифования, включая наружное/внутреннее цилиндрическое шлифование, коническое шлифование, шлифование резьбы, шлифование канавок и сервоконтурное шлифование.
Вращательная правка: используется вращающийся правящий инструмент в сочетании с высокопрочным алмазным валом, что позволяет выполнять правку шлифовальных кругов различных типов.
Ряд | ГМ () |
Индекс | Стандарт |
Параметры серии GM | |||
Модель | GM36 | GM50 | Единица |
Тип шпинделя | А2-6 | А2-6 | ОН |
Шпиндель через отверстие | Ø62 | Ø62 | мм |
Размер шпиндельного патрона | 8 | 8 | « |
Мощность шпинделя (S1/S3) | 15/18.5 | 15/18.5 | кВт |
Максимальный крутящий момент шпинделя (S1/S3) | 105/210 | 105/210 | Н·м |
Максимальная скорость вращения шпинделя | 1000 | 1000 | об/мин |
Максимальная наружная цилиндрическая шлифовальная головка. Скорость | 4500 | 4500 | об/мин |
Диаметр внешнего шлифовального круга | 400/500 (опционально) | 400/500 (опционально) | мм |
Максимальная глубина шлифовальной головки цилиндрической формы. Скорость | 30000 | 30000 | об/мин |
Крепление шпинделя для внутренней шлифовки Диаметр | 120 | 120 | мм |
B Точность позиционирования | 0,0001 | 0,0001 | ° |
B. Повторяемость | ±3 | ±3 | ” |
Максимальный диаметр обработки | Ø360 | Ø500 | мм |
Максимальная длина обработки | 750/1000/1500/2000 | 750/1000/1500/2000 | мм |
Тип задней бабки | MT5 | MT5 | —— |
Удар пером | 50 | 50 | мм |
Диапазон обрезки | ±150 | ±150 | мкм |
Шероховатость цилиндрической шлифовки | Ra0.05 | Ra0.05 | мкм |
Интерполяция / Коническая шероховатость шлифовки | Ra0.05 | Ra0.05 | мкм |
Осевая повторяемость | 0,001 | 0,001 | мм |
Точность осевого позиционирования | 0,004 | 0,004 | мм |
Если у вас есть вопросы или потребности по продукту, пожалуйста, заполните следующую форму, и мы свяжемся с вами как можно скорее.
Высокоточная шлифовка, однократное закрепление, эффективная обработка нескольких операций!
Серия GM представляет собой комплексный шлифовальный станок с автоматическим управлением для обработки субмикронных деталей.
