Высокоточная шлифовка, однократное закрепление, эффективная обработка нескольких операций!
Комплект для токарной и шлифовальной обработки: высокоскоростной поворотный стол с высоким крутящим моментом + высокоточный держатель инструмента, позволяющий выполнять токарную и шлифовальную обработку за один проход.
Функции шлифования: за счет комбинирования линейных осей X/Z и вращательных осей B/C можно реализовать различные функции шлифования, включая наружное/внутреннее цилиндрическое шлифование, коническое шлифование, шлифование резьбы, шлифование канавок и сервоконтурное шлифование.
Система правки: поддерживает правку алмазным валом + правку алмазным валом, предоставляя множество вариантов.
Инструментальный магазин: зонтичный инструментальный магазин 8/16, предназначенный для выполнения многофункциональных операций.
Ряд | ГМ () В | ГМ () В/Б | GM （） VY/B |
Индекс | Стандартная вертикальная шлифовка | Модуль оси B | Модуль оси Y + оси B |
Параметры серии GM-V | ||||||||||
Модель | GM40V | GM40V/B | GM40VY/B | GM60V | GM60V/B | GM60VY/B | GM85V | GM85V/B | GM85VY/B | Единица |
Размер рабочего стола | Ø400 | Ø400 | Ø400 | Ø600 | Ø600 | Ø600 | 850 | 850 | 850 | мм |
Момент затяжки рабочего стола (S1/S3) | 850/1500 | 850/1500 | 850/1500 | 850/1500 | 850/1500 | 850/1500 | 1000/1600 | 1000/1600 | 1000/1600 | Н·м |
Питание рабочего стола (S1/S3) | 8.9/15.7 | 8.9/15.7 | 8.9/15.7 | 8.9/15.7 | 8.9/15.7 | 8.9/15.7 | 14.6/16.8 | 14.6/16.8 | 14.6/16.8 | кВт |
Максимальная скорость рабочего стола | 450 | 450 | 450 | 450 | 450 | 450 | 300 | 300 | 300 | об/мин |
Тип шпинделя инструмента | HSK-T63 | HSK-T63 | HSK-T63 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | —— |
Момент затяжки шпинделя инструмента (S1/S3) | 70/140 | 70/140 | 70/140 | 110/160 | 110/160 | 110/160 | 110/160 | 110/160 | 110/160 | Н·м |
Мощность шпинделя инструмента (S1/S3) | 25/29 | 25/29 | 25/29 | 46/50 | 46/50 | 46/50 | 46/50 | 46/50 | 46/50 | кВт |
Максимальная скорость вращения шпинделя инструмента | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | об/мин |
Инструментальный шпиндель, инструментальный журнал | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | Т |
Максимальная скорость замаха (B Max. Swing Speed). | —— | 72 | 72 | —— | 72 | 72 | —— | 72 | 72 | |
Крутящий момент B (S1/S3) | —— | 750/1250 | 750/1250 | —— | 750/1250 | 750/1250 | —— | 750/1250 | 750/1250 | |
Максимальный диаметр обработки | Ø500 | Ø600 | Ø1000 | Ø600 | Ø600 | Ø600 | Ø1000 | Ø1000 | Ø1000 | мм |
B Путешествия | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | . |
C Путешествия | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 | . |
И путешествия | —— | —— | ±150 | —— | —— | ±150 | —— | —— | ±250 | |
Параметры серии GM-V | ||||||||||
Модель | GM125V | GM125V/B | GM125VY/B | GM160V | GM160V/B | GM160VY/B | Единица | |||
Размер рабочего стола | Ø1250 | Ø1250 | Ø1250 | Ø1600 | Ø1600 | Ø1600 | мм | |||
Момент затяжки рабочего стола (S1/S3) | 3500/6000 | 3500/6000 | 3500/6000 | 8000/13500 | 8000/13500 | 8000/13500 | Н·м | |||
Питание рабочего стола (S1/S3) | 36.6/44 | 36.6/44 | 36.6/44 | 83.7/99 | 83.7/99 | 83.7/99 | кВт | |||
Максимальная скорость рабочего стола | 300 | 300 | 300 | 300 | 300 | 300 | об/мин | |||
Тип шпинделя инструмента | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | HSK-T100 | —— | |||
Момент затяжки шпинделя инструмента (S1/S3) | 110/160 | 110/160 | 110/160 | 200/350 | 200/350 | 200/350 | Н·м | |||
Мощность шпинделя инструмента (S1/S3) | 46/50 | 46/50 | 46/50 | 83/99 | 83/99 | 83/99 | кВт | |||
Максимальная скорость вращения шпинделя инструмента | 12000 | 12000 | 12000 | 10000 | 10000 | 10000 | об/мин | |||
Инструментальный шпиндель, инструментальный журнал | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | 8/16 | Т | |||
Максимальная скорость замаха (B Max. Swing Speed). | —— | 72 | 72 | —— | 60 | 60 | ||||
Крутящий момент B (S1/S3) | —— | 750/1250 | 750/1250 | —— | 1500/3000 | 1500/3000 | ||||
Максимальный диаметр обработки | Ø1300 | Ø1300 | Ø1300 | Ø1600 | Ø1600 | Ø1600 | мм | |||
B Путешествия | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | 240 (±120) | . | |||
C Путешествия | 360 | 360 | 360 | 360 | 360 | 360 | . | |||
И путешествия | —— | —— | ±300 | —— | ||||||
Если у вас есть вопросы или потребности по продукту, пожалуйста, заполните следующую форму, и мы свяжемся с вами как можно скорее.
Высокоточная шлифовка, однократное закрепление, эффективная обработка нескольких операций!

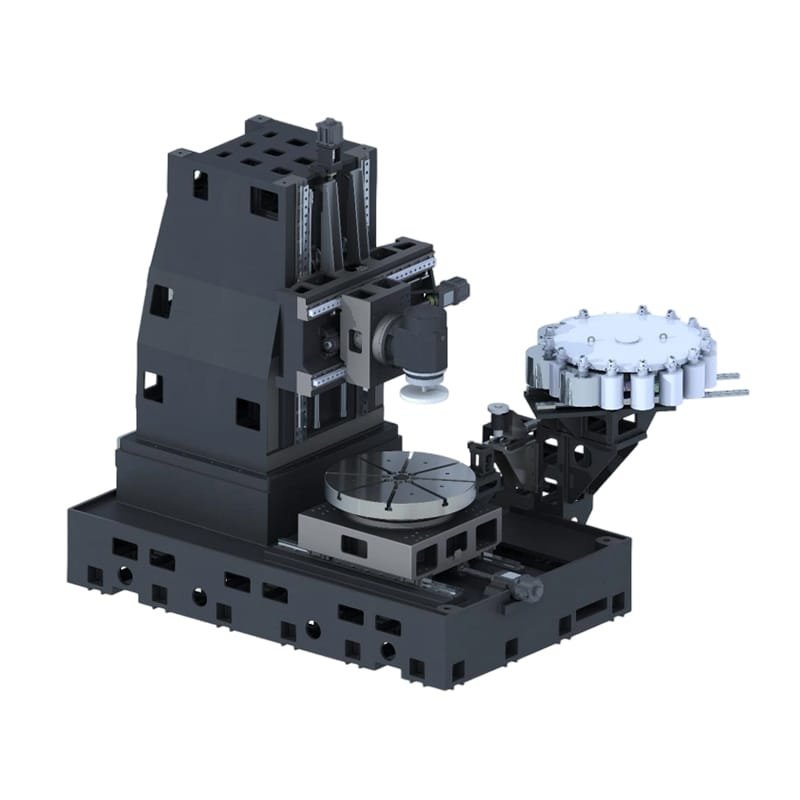

Серия GM представляет собой комплексный шлифовальный станок с автоматическим управлением для обработки субмикронных деталей.
