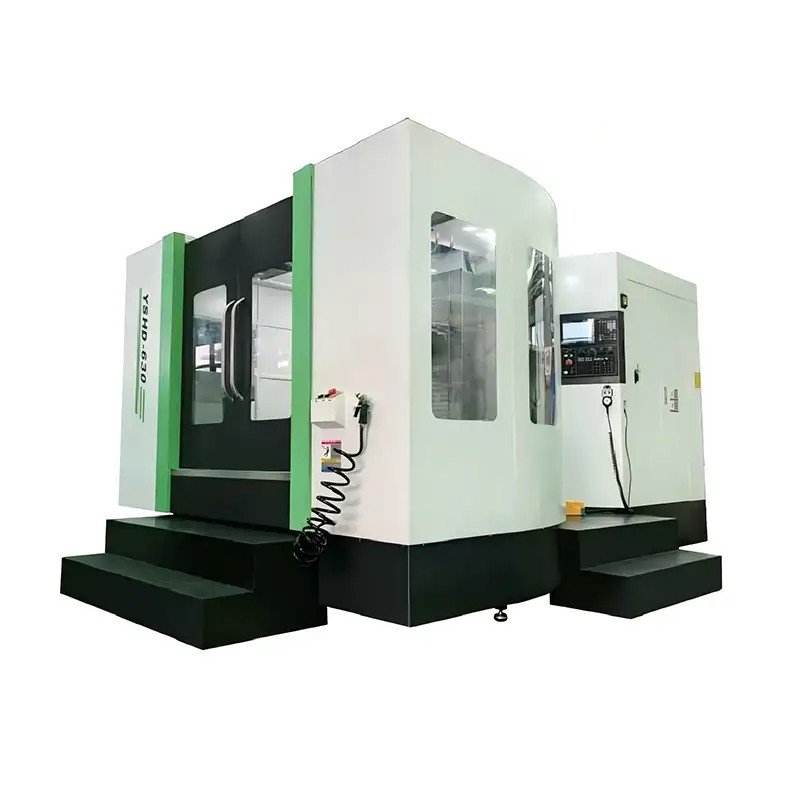

Этот продукт использует международно популярный горизонтальный обрабатывающий центр с перевернутой Т-образной колонной, подходящий для сложной обработки корпусных деталей.
Станок имеет основную структуру в форме буквы Т, полностью подвижную колонну, хорошую жесткость.
Станок использует основную структуру в форме буквы Т, полностью подвижную колонну, обладает хорошей жесткостью. Подходит для сложной обработки корпусных деталей, в процессе обработки может автоматически менять инструменты, обеспечивая однократное закрепление для обработки четырех сторон: фрезерование, сверление, растачивание, зенкерование, нарезание резьбы. Современный станок и концепция управления, компактная конструкция обеспечивают высокую эффективность и высокую точность при обработке единичных или мелкосерийных изделий.

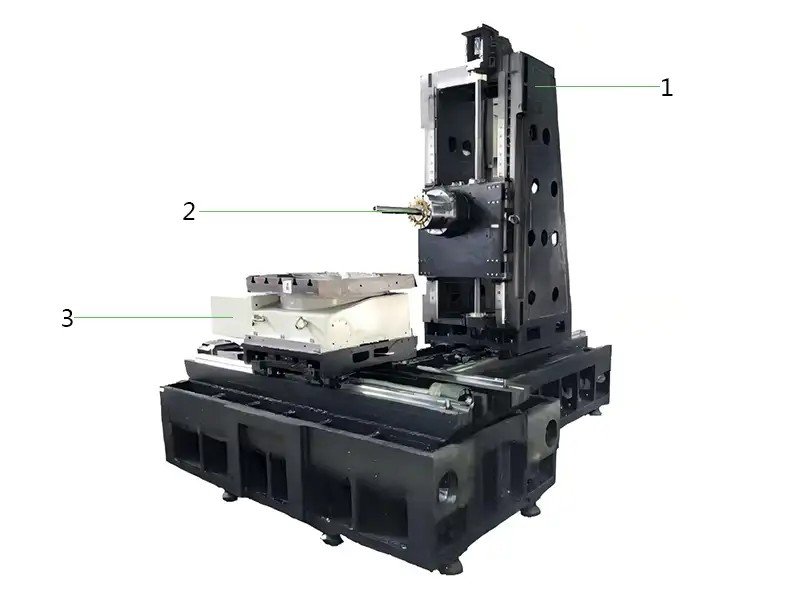

1. Станина, колонна
● Основная структура станка выполнена в перевернутом Т-образном исполнении, полностью подвижная колонна, хорошая жесткость.
● Литейные модели изготовлены из алюминиево-деревянного комбинированного материала и смоляного песчаного литья, используется чугун HT300.
● Проектирование с применением программного обеспечения конечных элементов для оптимального расположения ребер жесткости M-образной формы, обеспечивающих прочность и жесткость, что позволяет всем компонентам
● достигать оптимальных показателей производительности, обеспечивая стабильность точности.
2. Шпиндель
● Используются 6 высокожестких подшипников;
● Шпиндель BBT50 с наружным диаметром 190 мм, оригинальный тайваньский;
● На конце шпинделя установлен лабиринтный воздухоочиститель для защиты шпинделя;
● Шпиндель оснащен кольцевым распылителем для повышения качества обработки, стандартный двигатель FANUC с большим крутящим моментом βilP30/8000, повышенная способность к тяжелой резке.
3. Двойной сменный рабочий стол / четырехосевой поворотный стол
● ЧПУ поворотный стол использует высокожесткие никель-молибденовые медные турбины, износостойкие и долговечные, высокая стабильность деления;
● Двойное мощное запирающее устройство, большая площадь запирания, выдерживает тяжелую резку;
● Используется трехпластинчатое высокоточное зубчатое сцепление для позиционирования, повторная точность позиционирования достигает 5 секунд.
Линейные шкалы Инструментальный магазин Опционально линейные шкалы Heidenhain и FAGOR с точностью ±5 мкм, обеспечивают точность позиционирования станка. Стандартный 24-позиционный дисковый инструментальный магазин, опционально 40/60-позиционный цепной магазин.
Модель YSHD-630 YSHD-1000 YSHD-1250 YSHD-630D YSHD-1000D YSHD-1250D Параметр Спецификация Единица измерения Ход Оси X/Y/Z мм 1100/750/950 2000/1500/1600 2500/500/1600 1100/750/950 2000 (опция 2500) 1450/1600 2500/1450/1600 Расстояние от оси шпинделя до рабочего стола мм 130-1080 350-1950 350-1950 120-870 350-1950 350-1950 Расстояние от носка шпинделя до центра рабочего стола мм 120-870 50-1550 350-1700 130-1080 0-1450 0-1450 Тип направляющих Линейные направляющие по трем осям Рабочий стол Размеры рабочего стола Д*Ш мм 630*630 1000*1000 1250*1250 630×630*2 1000×1000*2 1250×1250*2 Максимальная грузоподъемность рабочего стола т 0.8 3 5 1 3.5 3.5 Отверстия для болтов на поверхности рабочего стола мм Т-образные пазы no/mm 5-18x100 5-22×200 5-22×200 5-18×100 5-22×200 5-22×200 Количество рабочих столов шт. 1 1 1 2 2 2 Деление рабочего стола 1°/0.001° 1°/0.001° 1°/0.001° 1°/0.001° 1°/0.001° 1°/0.001 Максимальный диаметр вращения заготовки мм Средний 1100 (опция 1700) Средний 2000 Средний 2000 Средний 1100 Средний 2000 Средний 2000 Шпиндель Конус шпинделя Тип BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 Скорость шпинделя об/мин 6000 6000 6000 6000 6000 6000 Тип привода шпинделя Ременной Подача Быстрая подача по осям X/Y/Z m/min 30/30/30 2010/10/10 2010/10/10 30/30/30 2010/10/10 2010/10/10 Максимальная подача резания m/min 10 10 10 10 10 10 Устройство смены инструмента Способ смены инструмента Дисковый с частотным регулированием Цепной инструментальный магазин Цепной инструментальный магазин Реверсивный частотный преобразователь Цепной инструментальный магазин Цепной инструментальный магазин Размеры держателя инструмента Тип BT-50 BT-50 BT-50 BT-50 BT-50 BT-50 Вместимость инструмента инструменты 24 40 40 40 40 40 Максимальный диаметр инструмента (с вспомогательным инструментом) мм 112 125 125 112 125 125 Максимальный диаметр инструмента (без вспомогательного инструмента) мм 200 250 250 200 250 250 Максимальная длина инструмента мм 450 600 600 450 600 600 Максимальный вес инструмента кг 18 25 25 18 25 25 Время самой быстрой замены инструмента сек 4.9 14 14 4.9 14 14 Мотор Главный шпиндельный мотор (электродвигатель) кВт 15/18.5 18.5/22 18.5/22 15/18.5 18.5/22 18.5/22 Трёхосевой сервомотор X/Y/Z кВт 3.0/3.0/3.0 6.0/6.0/6.0 6.0/6.0/6.0 3.0/3.0/3.0 6.0/6.0/6.0 6.0/6.0/6.0 Точность Точность позиционирования мм ±0.005 ±0.01 ±0.01 ±0.005 ±0.01 ±0.01 Точность возвратно-поступательного позиционирования мм ±0.003 ±0.005 ±0.005 ±0.003 ±0.005 ±0.005 Потребность в энергии Требования к электропитанию кВА 30 35 40 35 40 45 Требования к давлению воздуха кг/см² 6^8 6^8 6^8 6^8 6^8 6^8 Размеры станка Длина/Ширина/Высота мм 4750*2900*2680 6830*4940*4470 6830*5140*4470 6460*3560*2680 9000*5588*4498 9000*6088*4498 Вес т 12 22 23 15 25 28
★ Быстрый механизм смены инструмента с рычажным приводом ★ Автоматическая система смазки ★ Полностью закрытый герметичный кожух из листового металла ★ Жёсткое нарезание резьбы ★ Теплообменник внутри электрического шкафа ★ Водяной бак и контейнер для стружки ★ Двойное рабочее освещение ★ Трёхцветный сигнальный светильник ★ Автоматическая система отключения питания (M30) ★ Пылезащитный лабиринтный обдув на носке шпинделя ★ Фундаментные болты и прокладки ★ Трёхосевой оптический датчик ★ Система подачи воды в центр шпинделя ★ Детектор повреждения инструмента ★ Автоматический механизм удаления стружки ★ Система улавливания масляного тумана ★ Дисковый масло-водоотделитель ★ Вращающийся рабочий стол (четвёртая ось) ★ Автоматический измеритель инструментаОпции
