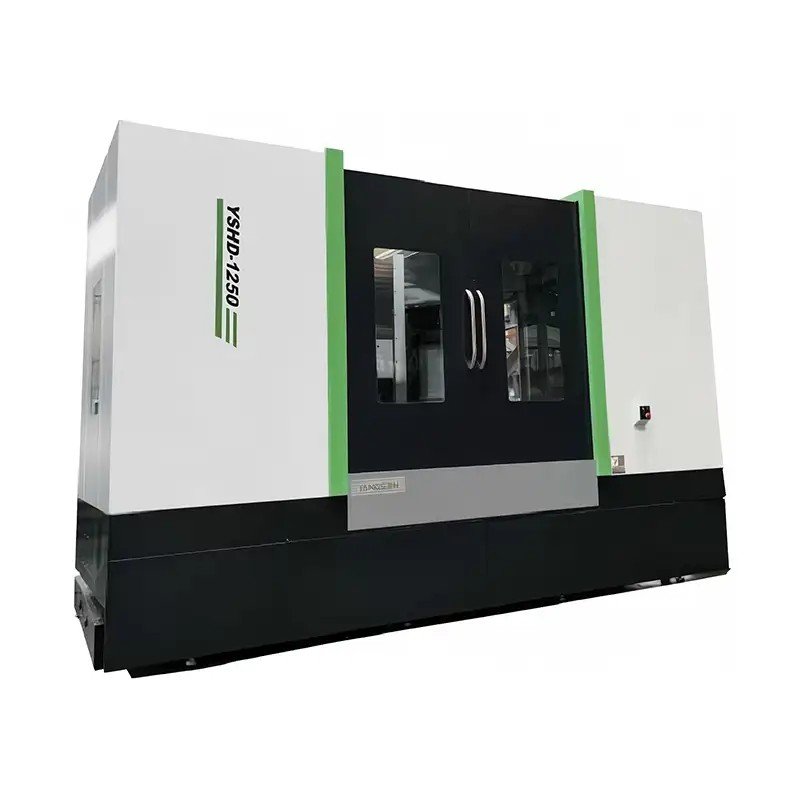

Этот продукт использует международно популярный горизонтальный обрабатывающий центр с перевернутой Т-образной колонной, подходящий для сложной обработки корпусных деталей.
Этот продукт использует международно популярный горизонтальный обрабатывающий центр с перевернутой Т-образной колонной, подходящий для сложной обработки корпусных деталей. Он позволяет за один зажим обрабатывать четыре стороны: фрезерование, сверление, растачивание, развертывание, нарезание резьбы, особенно подходит для глубокого сверления.
Этот продукт использует международно популярный горизонтальный обрабатывающий центр с перевернутой Т-образной подвижной колонной, подходит для сложной обработки корпусных деталей, позволяет за один зажим обрабатывать четыре поверхности: фрезерование, сверление, растачивание, развертывание, нарезание резьбы, особенно подходит для глубокого сверления. Современные станки и концепции управления, компактная конструкция обеспечивают высокую эффективность и высокую точность при обработке единичных или мелкосерийных изделий.

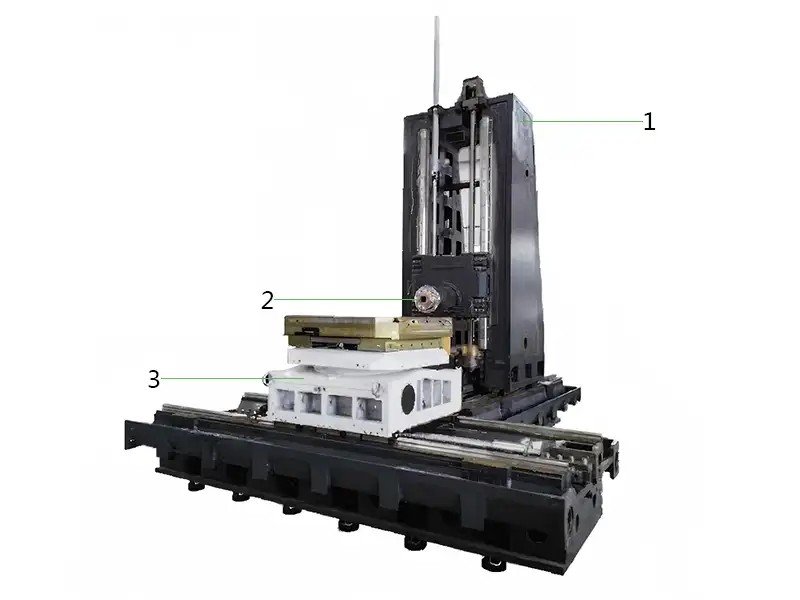

1. Станина и колонна
● Станок оснащён индексирующим устройством с использованием шестерни и вала с шпонкой, обеспечивающей надёжное и стабильное соединение.
● В станке предусмотрён интерфейс для спирального удаления стружки, оснащённый устройством для промывки стружки, что позволяет своевременно автоматически удалять стружку, избегая её теплового воздействия на станок и обеспечивая высокую точность обработки.
● Используется международно популярная перевёрнутая подвижная колонна и цельная конструкция станины, рациональное армирование оптимизирует структуру удаления стружки и улучшает систему смазки направляющих, повышая жёсткость отливки и качество внешнего вида.
2. Шпиндель
● Стандартный электродвигатель шпинделя с высоким крутящим моментом и широким диапазоном мощности. Используется высокопрочный шпиндель BBT50 с наружным диаметром 190 мм, произведённый на Тайване.
● На носке шпинделя установлен уникальный лабиринтный уплотнитель и устройство продувки лабиринта, эффективно защищающие шпиндель.
● Максимальная скорость шпинделя достигает 6000 об/мин, сочетая высокую жёсткость и высокую точность.
3. Один рабочий стол
● Используется высокопрочная никелево-латунная турбина, износостойкая и долговечная, с высокой стабильностью деления;
● Двойное мощное запирающее устройство с большой площадью зажима, выдерживающее тяжёлую резку;
● Используется трёхпластинчатое высокоточное зубчатое сцепление для позиционирования, обеспечивающее высокую повторяемость позиционирования.
Линейный датчик | Инструментальный магазин |
Опционально доступны линейные датчики Heidenhain и FAGOR с точностью ±5 мкм, обеспечивающие точность позиционирования станка. | Стандартный 24-позиционный круглый инструментальный магазин, опционально доступны цепные магазины на 40 и 60 позиций. |
Модель | YSHD-630 | YSHD-1000 | YSHD-1250 | YSHD-630D | YSHD-1000D | YSHD-1250D | ||
Параметр | Спецификация | Единица измерения | ||||||
Ход | Оси X/Y/Z | мм | 1100/750/950 | 2000/1500/1600 | 2500/500/1600 | 1100/750/950 | 2000 (опция 2500) 1450/1600 | 2500/1450/1600 |
Расстояние от оси шпинделя до рабочего стола | мм | 130-1080 | 350-1950 | 350-1950 | 120-870 | 350-1950 | 350-1950 | |
Расстояние от носка шпинделя до центра рабочего стола | мм | 120-870 | 50-1550 | 350-1700 | 130-1080 | 0-1450 | 0-1450 | |
Тип направляющих | Линейные направляющие по трём осям | |||||||
Рабочий стол | Размеры рабочего стола (Д*Ш) | мм | 630*630 | 1000*1000 | 1250*1250 | 630×630*2 | 1000×1000*2 | 1250×1250*2 |
Максимальная нагрузка на рабочий стол | т | 0.8 | 3 | 5 | 1 | 3.5 | 3.5 | |
Отверстия для болтов на рабочем столе | мм | |||||||
Т-образный паз | no/mm | 5-18x100 | 5-22×200 | 5-22×200 | 5-18×100 | 5-22×200 | 5-22×200 | |
Количество рабочих столов | шт. | 1 | 1 | 1 | 2 | 2 | 2 | |
Индексирование рабочего стола | 1°/0.001° | 1°/0.001° | 1°/0.001° | 1°/0.001° | 1°/0.001° | 1°/0.001 | ||
Максимальный диаметр вращения заготовки | мм | Средний 1100 (опция 1700) | Средний 2000 | Средний 2000 | Средний 1100 | Средний 2000 | Средний 2000 | |
Шпиндель | Конус шпинделя | Тип | BBT-50 | BBT-50 | BBT-50 | BBT-50 | BBT-50 | BBT-50 |
Скорость шпинделя | об/мин | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | |
Тип привода шпинделя | Ременной | |||||||
Подача | Быстрая подача по осям X/Y/Z | m/min | 30/30/30 | 2010/10/10 | 2010/10/10 | 30/30/30 | 2010/10/10 | 2010/10/10 |
Максимальная подача резания | m/min | 10 | 10 | 10 | 10 | 10 | 10 | |
Устройство смены инструмента | Тип смены инструмента | Круглый магазин с частотным приводом | Цепной магазин инструментов | Цепной магазин инструментов | Реактивный частотный преобразователь | Цепной магазин инструментов | Цепной магазин инструментов | |
Размер хвостовика инструмента | Тип | BT-50 | BT-50 | BT-50 | BT-50 | BT-50 | BT-50 | |
Вместимость инструмента | инструменты | 24 | 40 | 40 | 40 | 40 | 40 | |
Максимальный диаметр инструмента (с вспомогательным инструментом) | мм | 112 | 125 | 125 | 112 | 125 | 125 | |
Максимальный диаметр инструмента (без вспомогательного инструмента) | мм | 200 | 250 | 250 | 200 | 250 | 250 | |
Максимальная длина инструмента | мм | 450 | 600 | 600 | 450 | 600 | 600 | |
Максимальный вес инструмента | кг | 18 | 25 | 25 | 18 | 25 | 25 | |
Самое быстрое время смены инструмента | сек | 4.9 | 14 | 14 | 4.9 | 14 | 14 | |
Мотор | Мотор шпинделя (электродвигатель) | кВт | 15/18.5 | 18.5/22 | 18.5/22 | 15/18.5 | 18.5/22 | 18.5/22 |
Сервомоторы трех осей X/Y/Z | кВт | 3.0/3.0/3.0 | 6.0/6.0/6.0 | 6.0/6.0/6.0 | 3.0/3.0/3.0 | 6.0/6.0/6.0 | 6.0/6.0/6.0 | |
Точность | Точность позиционирования | мм | ±0.005 | ±0.01 | ±0.01 | ±0.005 | ±0.01 | ±0.01 |
Точность возвратно-поступательного позиционирования | мм | ±0.003 | ±0.005 | ±0.005 | ±0.003 | ±0.005 | ±0.005 | |
Потребность в энергии | Требования к электропитанию | кВА | 30 | 35 | 40 | 35 | 40 | 45 |
Требования к давлению воздуха | кг/см² | 6^8 | 6^8 | 6^8 | 6^8 | 6^8 | 6^8 | |
Размеры станка | Длина/Ширина/Высота | мм | 4750*2900*2680 | 6830*4940*4470 | 6830*5140*4470 | 6460*3560*2680 | 9000*5588*4498 | 9000*6088*4498 |
Вес | т | 12 | 22 | 23 | 15 | 25 | 28 | |
★ Быстрый механизм смены инструмента с рычажным приводом ★ Автоматическая система смазки ★ Полностью закрытый металлический кожух | ★ Жесткое нарезание резьбы ★ Теплообменник в электрическом шкафу ★ Водяной бак и контейнер для стружки | ★ Двойное рабочее освещение ★ Трехцветный сигнальный светильник ★ Автоматическая система отключения питания (M30) | ★ Пылезащитный лабиринтный обдув на носке шпинделя ★ Фундаментные болты и прокладки |
| Опциональные компоненты | |||
★ Трехосевой оптический датчик ★ Система подачи воды в центр шпинделя | ★ Детектор повреждения инструмента ★ Автоматический механизм удаления стружки | ★ Система улавливания масляного тумана ★ Дисковый масло-водоотделитель | ★ Вращающийся рабочий стол (четвертая ось) ★ Автоматический инструментальный калибратор |
