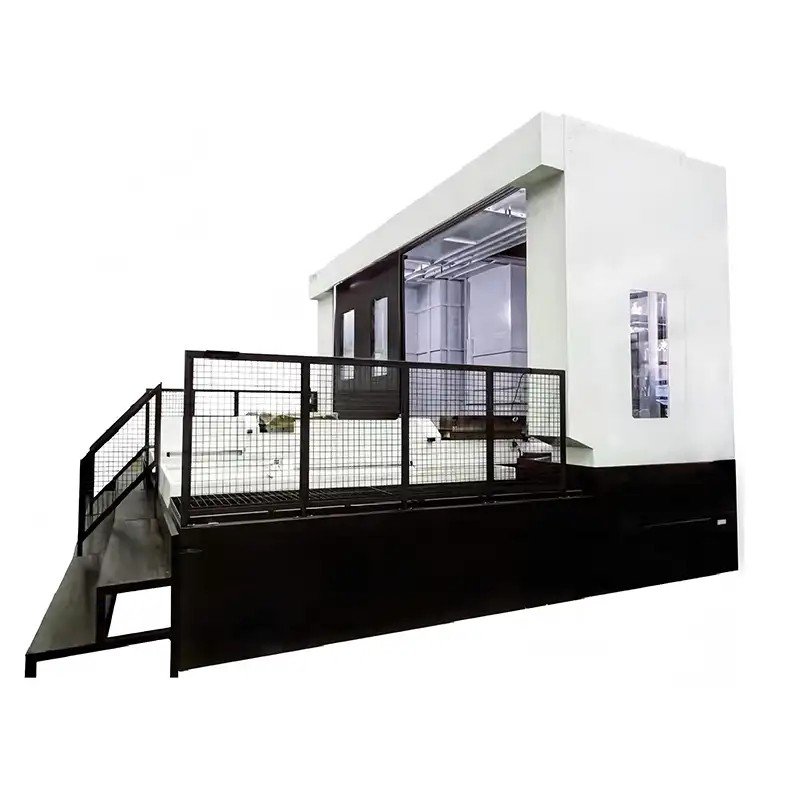

Этот продукт использует международно популярный горизонтальный обрабатывающий центр с перевернутой Т-образной колонной, подходящий для сложной обработки корпусных деталей.
Этот продукт использует международно популярный горизонтальный обрабатывающий центр с перевернутой Т-образной колонной, подходящий для сложной обработки корпусных деталей. Можно за один зажим обработать четыре поверхности: фрезерование, сверление отверстий под замки, расточку, развертывание, нарезание резьбы, особенно подходит для глубокого сверления.
Этот продукт использует международно популярный горизонтальный обрабатывающий центр с перевернутой Т-образной колонной, подходит для сложной обработки корпусных деталей, позволяет за один зажим обрабатывать четыре поверхности: фрезерование, сверление, растачивание, развертывание, нарезание резьбы, особенно подходит для глубокого сверления. Современные станки и концепция управления, компактная конструкция. Обеспечивает высокую эффективность и высокую точность при обработке единичных или мелкосерийных изделий.
Модель YSHD-630 YSHD-1000 YSHD-1250 YSHD-630D YSHD-1000D YSHD-1250D Параметр Спецификация Единица измерения Ход Оси X/Y/Z мм 1100/750/950 2000/1500/1600 2500/500/1600 1100/750/950 2000 (опция 2500) 1450/1600 2500/1450/1600 Расстояние от оси шпинделя до стола мм 130-1080 350-1950 350-1950 120-870 350-1950 350-1950 Расстояние от носка шпинделя до центра стола мм 120-870 50-1550 350-1700 130-1080 0-1450 0-1450 Тип направляющих Линейные направляющие по трем осям Рабочий стол Размеры рабочего стола Д*Ш мм 630*630 1000*1000 1250*1250 630×630*2 1000×1000*2 1250×1250*2 Максимальная нагрузка на стол т 0.8 3 5 1 3.5 3.5 Отверстия для болтов на столе мм Т-образный паз no/mm 5-18x100 5-22×200 5-22×200 5-18×100 5-22×200 5-22×200 Количество столов шт. 1 1 1 2 2 2 Деление рабочего стола 1°/0.001° 1°/0.001° 1°/0.001° 1°/0.001° 1°/0.001° 1°/0.001 Максимальный диаметр вращающейся детали мм Средний 1100 (опция 1700) Средний 2000 Средний 2000 Средний 1100 Средний 2000 Средний 2000 Шпиндель Конус шпинделя тип BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 BBT-50 Скорость шпинделя об/мин 6000 6000 6000 6000 6000 6000 Тип привода шпинделя Ременной Подача Быстрая подача по осям X/Y/Z m/min 30/30/30 2010/10/10 2010/10/10 30/30/30 2010/10/10 2010/10/10 Максимальная режущая подача m/min 10 10 10 10 10 10 Система смены инструмента Тип смены инструмента Дисковая с частотным преобразователем Цепной магазин инструментов Цепной магазин инструментов Револьверный с частотным преобразователем Цепной магазин инструментов Цепной магазин инструментов Размер хвостовика инструмента тип BT-50 BT-50 BT-50 BT-50 BT-50 BT-50 Вместимость инструмента инструменты 24 40 40 40 40 40 Максимальный диаметр инструмента (с ограничителем) мм 112 125 125 112 125 125 Максимальный диаметр инструмента (без ограничителя) мм 200 250 250 200 250 250 Максимальная длина инструмента мм 450 600 600 450 600 600 Максимальный вес инструмента кг 18 25 25 18 25 25 Время быстрой смены инструмента сек 4.9 14 14 4.9 14 14 Двигатель Двигатель шпинделя (мотор) кВт 15/18.5 18.5/22 18.5/22 15/18.5 18.5/22 18.5/22 Сервомоторы по осям X/Y/Z кВт 3.0/3.0/3.0 6.0/6.0/6.0 6.0/6.0/6.0 3.0/3.0/3.0 6.0/6.0/6.0 6.0/6.0/6.0 Точность Точность позиционирования мм ±0.005 ±0.01 ±0.01 ±0.005 ±0.01 ±0.01 Точность повторного позиционирования мм ±0.003 ±0.005 ±0.005 ±0.003 ±0.005 ±0.005 Требования к мощности Электропитание кВА 30 35 40 35 40 45 Требования к давлению воздуха кг/см² 6^8 6^8 6^8 6^8 6^8 6^8 Размеры станка Длина/Ширина/Высота мм 4750*2900*2680 6830*4940*4470 6830*5140*4470 6460*3560*2680 9000*5588*4498 9000*6088*4498 Вес т 12 22 23 15 25 28
★ Быстрый механизм смены инструмента с рычагом ★ Автоматическая система подачи масла и смазки ★ Полностью закрытый герметичный корпус из листового металла ★ Жесткая нарезка резьбы ★ Теплообменник внутри электрического шкафа ★ Водяной бак и контейнер для стружки ★ Двойное рабочее освещение ★ Трехцветный сигнальный свет ★ Система автоматического отключения питания (M30) ★ Пылезащитная продувка лабиринта на конце шпинделя ★ Фундаментные болты и прокладки ★ Трехосевой оптический датчик ★ Система подачи воды в центр шпинделя ★ Датчик повреждения инструмента ★ Автоматический механизм удаления стружки ★ Система улавливания масляного тумана ★ Дисковый масло-водоотделитель ★ Вращающийся рабочий стол (четвертая ось) ★ Автоматический инструментальный калибраторОпциональные комплектующие
Если у вас есть вопросы или потребности по продукту, пожалуйста, заполните следующую форму, и мы свяжемся с вами как можно скорее.
Этот продукт использует международно популярный горизонтальный обрабатывающий центр с перевернутой Т-образной колонной, подходящий для сложной обработки корпусных деталей.
Этот продукт использует международно популярный горизонтальный обрабатывающий центр с перевернутой Т-образной колонной, подходящий для сложной обработки корпусных деталей.
Станок имеет основную структуру в форме буквы Т, полностью подвижную колонну, хорошую жесткость.
